석유화학 공장의 탱크 팜, 펌프실, 하역 구역, 압축기실, 공정 유닛 및 보조 생산 구역에서 통신 장비는 거리 이상의 문제를 처리해야 합니다. 또한 가연성 및 폭발성 매체, 높은 소음, 옥외 노출, 부식성 조건 및 복잡한 생산 조직 환경에서 작동합니다. 직원이 장비 이상, 공정 매체 누출, 화재 징후 또는 부상을 발견하면 중앙 제어실에 신속하게 연락해야 합니다. 보고를 받은 후 제어실 운영자는 사고 위치를 파악하고, 적절한 직원에게 연락하고, 대응을 조직하고, 현장의 변화를 계속 추적해야 합니다.

이러한 이유로 방폭 전화기는 단순히 고립된 현장 전화기로 작동해서는 안 됩니다. 제어실 지휘 및 디스패치 시스템에 연결되면 SIP 통신, 아날로그 전화기, 공중 방송 시스템, 가청 및 시각 경보, 통화 녹음 리소스와 함께 작동할 수 있습니다. 기본적인 현장 통화는 디스패치, 배포 및 추적이 가능한 통신 프로세스의 일부가 될 수 있습니다.

현장 전화기에 통합 디스패치가 필요한 이유

대규모 석유화학 공장에는 일반적으로 여러 개의 독립적인 공정 유닛과 생산 구역이 포함되어 있으며, 일부 위치는 수백 미터 이상 떨어져 있습니다. 제어실이 모든 현장 전화기에 내선 번호를 할당할 수는 있지만, 기존 PBX 내선 모델을 통해 수십 개 이상의 엔드포인트를 관리하는 것은 점점 더 불편해집니다.

예를 들어, 동일한 공정 구역에 펌프실, 탱크 팜, 하역 스테이션 및 유지보수 위치에 전화기가 설치되어 있을 수 있습니다. 디스패처가 "8103" 또는 "8126"과 같은 내선 번호만 볼 경우 각 번호와 물리적 위치 간의 관계를 별도로 기억해야 합니다.

이러한 단말기를 지휘 및 디스패치 시스템에 연결하면 실제 생산 구조에 따라 구성할 수 있습니다. 디스패치 인터페이스는 "탱크 팜 01", "펌프실 03", "하역 구역 02"와 같은 실용적인 위치 이름을 표시할 수 있습니다. 단말기는 공정 유닛, 작업 팀, 당직실 또는 전문 분야별로도 그룹화할 수 있습니다.

통화를 수신하거나 시작할 때 디스패처는 먼저 내선 번호를 조회하는 대신 관련 생산 구역 또는 위치를 직접 선택할 수 있습니다. 이 접근 방식은 일상적인 생산 조정을 지원하며, 장비 고장 및 긴급 상황 시 더욱 가치가 높아집니다.

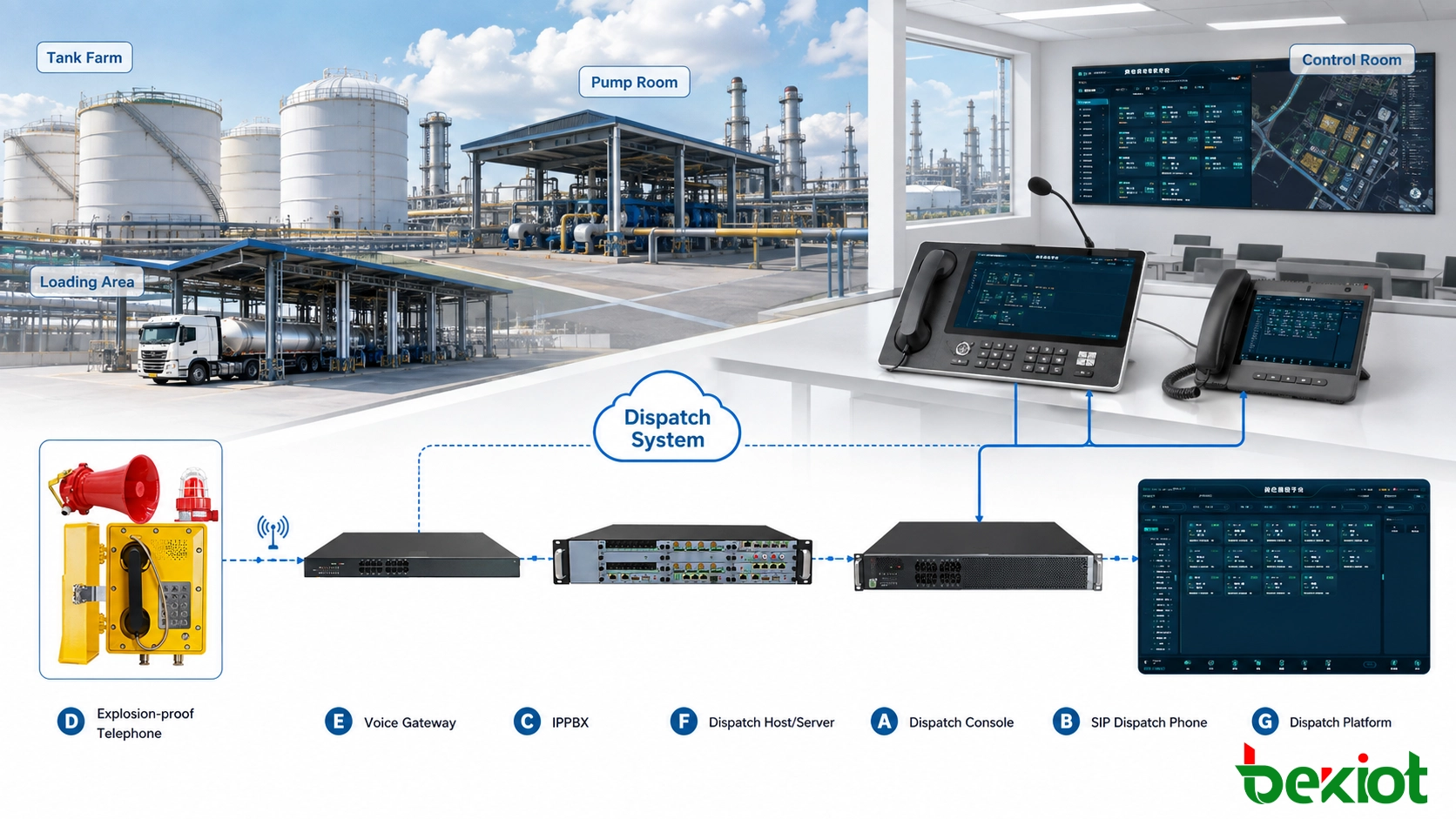

아날로그 및 SIP 단말기 연결

방폭 전화기를 석유화학 공장 제어실에 연결하기 위한 단일 통신 아키텍처는 없습니다. 신규 프로젝트와 기존 시설은 인프라 조건이 다르므로 시스템 설계 시 일반적으로 아날로그 및 SIP 방폭 전화기를 모두 고려해야 합니다.

아날로그 방폭 전화기 액세스

오래된 많은 석유화학 공장에는 이미 많은 수의 아날로그 방폭 전화기와 구리 통신 회선이 있습니다. 이러한 단말기와 케이블이 여전히 안정적으로 작동하는 경우 IP 기반 디스패치 시스템을 도입하기 위해 모두 교체할 필요는 없습니다.

아날로그 전화기는 VoIP 게이트웨이, IP PBX 또는 기타 적합한 인터페이스를 통해 IP 통신 네트워크에 연결할 수 있으며, 이후 디스패치 호스트에 의해 중앙 관리됩니다.

일반적인 통신 경로는 다음과 같습니다:

아날로그 방폭 전화기 → 아날로그 회선 → VoIP 게이트웨이 / IP PBX → 디스패치 호스트 → 제어실 디스패치 콘솔

이 접근 방식은 기존 시설 업그레이드, 단계적 현대화 프로젝트 및 기존 현장 케이블링을 유지해야 하는 현장에 적합합니다. 현장 직원의 운영 방식은 대체로 변경되지 않으며, 제어실은 중앙 집중식 내선 관리 및 디스패치 기능을 획득합니다.

SIP 방폭 전화기 액세스

SIP 방폭 전화기는 새로 건설된 유닛이나 산업용 IP 네트워크가 이미 제공되는 구역에서 사용할 수 있습니다. 단말기는 이더넷 네트워크에 연결되고 SIP 서버, IP PBX 또는 디스패치 호스트에 등록됩니다.

일반적인 통신 경로는 다음과 같습니다:

SIP 방폭 전화기 → 산업용 이더넷 네트워크 → SIP 서버 / 디스패치 호스트 → 제어실 디스패치 콘솔

이 아키텍처는 통합 번호 지정을 단순화하고 공정 유닛 간, 여러 제어실 또는 지리적으로 분리된 현장 간의 통신을 지원합니다. 단말기 및 플랫폼 기능에 따라 디스패치 시스템은 온라인, 오프라인, 유휴 또는 통화 중과 같은 상태도 표시하여 일상적인 운영 및 유지보수에 추가 정보를 제공할 수 있습니다.

아날로그 및 SIP 시스템은 반드시 상호 배타적인 대안은 아닙니다. 둘 다 동일한 석유화학 공장에 공존할 수 있습니다. 새로운 구역은 SIP 단말기를 사용하고 기존 유닛은 아날로그 전화기를 계속 사용할 수 있으며, 두 리소스 모두 적절한 게이트웨이를 통해 궁극적으로 동일한 디스패치 플랫폼에 통합됩니다.

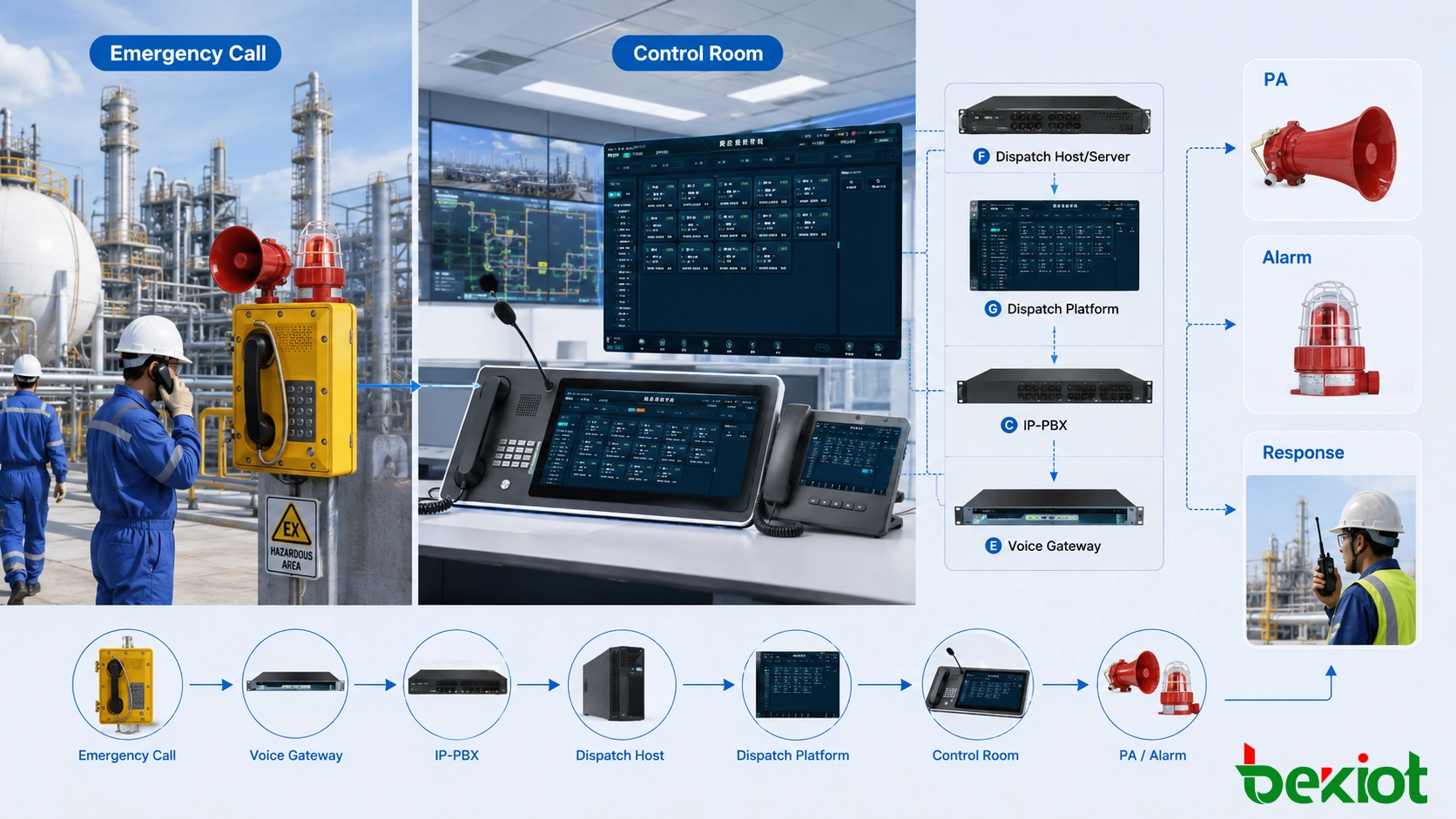

긴급 통화가 디스패치 워크플로에 진입하는 방식

시스템의 진정한 가치는 현장에서 사고가 발생한 후 통신이 얼마나 원활하게 진행될 수 있는지에 따라 결정됩니다.

펌프실 장비 이상을 고려해 보겠습니다. 작업자가 비정상적인 진동, 이상한 소음 또는 공정 매체 누출을 발견하면 근처의 방폭 전화기를 즉시 사용하여 중앙 제어실에 연락할 수 있습니다.

표준 위치는 일반 숫자 다이얼링을 사용할 수 있습니다. 중요한 장비 지점이나 긴급 위치는 필요한 경우 핫라인 통화로 구성하여 수화기를 들면 자동으로 지정된 제어실 위치에 연결되도록 할 수 있습니다. 이는 긴급 상황에서 운영 단계를 줄여줍니다.

통화가 제어실에 도달하면 디스패치 인터페이스에 내선 번호, 단말기 이름 및 관련 구역이 표시될 수 있습니다. 운영자는 여러 내선 기록을 수동으로 확인하지 않고도 어떤 펌프실이나 공정 유닛에서 전화했는지 신속하게 파악할 수 있습니다.

통화에 응답한 후 제어실은 일반적으로 다음과 같은 몇 가지 주요 사항을 확인해야 합니다:

• 이상 상태의 정확한 위치
• 관련된 장비 또는 공정 라인
• 현장에 누출, 연기 또는 화염이 있는지 여부
• 부상자나 갇힌 사람이 있는지 여부
• 관련 작업을 즉시 중단해야 하는지 여부
• 유지보수, 소방 또는 기타 전문 인력이 필요한지 여부

문제가 일상적인 장비 결함인 경우 제어실은 유지보수 인력에게 알릴 수 있습니다. 사건에 공정 안전 위험이 수반되는 경우 공정 감독자, HSE 직원 및 당직 관리자에게도 연락할 수 있습니다.

여러 전문가가 함께 상황을 평가해야 하는 경우 디스패처는 현장 직원, 제어실, 기술 엔지니어 및 책임 관리자를 동일한 통화에 참여시키는 임시 음성 회의를 설정할 수 있습니다. 이렇게 하면 정보가 현장에서 A에게, A에서 B에게, 마지막으로 B에서 C에게 확인을 위해 전달될 필요가 줄어듭니다.

PA 및 가청/시각 경보 연동

석유화학 생산 구역에는 종종 펌프, 압축기, 냉각 팬 및 기타 연속 작동 기계가 포함됩니다. 이러한 환경에서는 현장 작업자가 방폭 전화기를 통해 제어실과 명확하게 통신할 수 있더라도 인근 직원이 동일한 긴급 정보를 듣거나 받지 못할 수 있습니다.

따라서 전화 통신과 공중 방송 시스템 간의 조정이 중요합니다.

제어실이 경고를 더 넓은 지역에 전달해야 한다고 판단하면 관련 생산 구역으로 방송을 보낼 수 있습니다. 예를 들어, 펌프실에서 비정상적인 사건이 발생하면 제어실은 먼저 영향을 받은 펌프 구역과 인접 위치에 알릴 수 있습니다. 사건이 더 진행되면 대응 계획에 따라 방송을 전체 공정 유닛으로 확대할 수 있습니다.

일반적인 방송 내용은 다음과 같을 수 있습니다:

• 현재 작업 중지
• 지정된 구역 즉시 대피
• 승인되지 않은 인력의 출입 차단
• 유지보수 또는 긴급 팀을 지정된 위치로 안내
• 접근로 및 비상 경로 확보
• 제어실의 추가 지시 대기

특히 시끄러운 공정 구역에서는 산업용 경적, 증폭 전화기 또는 가청/시각 경보 장치를 추가하여 긴급 알림이 소리와 점멸 신호를 통해 전달되도록 할 수 있습니다.

이러한 장치는 각각 다른 기능을 수행합니다:

• 방폭 전화기: 현장 직원과 제어실 간의 양방향 통신 제공
• 공중 방송 시스템: 제어실이 하나 이상의 구역에 정보를 배포할 수 있도록 함
• 가청 및 시각 경보 장치: 고소음 또는 복잡한 운영 환경에서 경보 인식 강화

효과적인 통합은 세 시스템이 모두 항상 동시에 활성화되어야 함을 의미하지는 않습니다. 제어실은 사건 수준과 영향을 받은 구역에 따라 적절한 통신 방법을 선택해야 합니다.

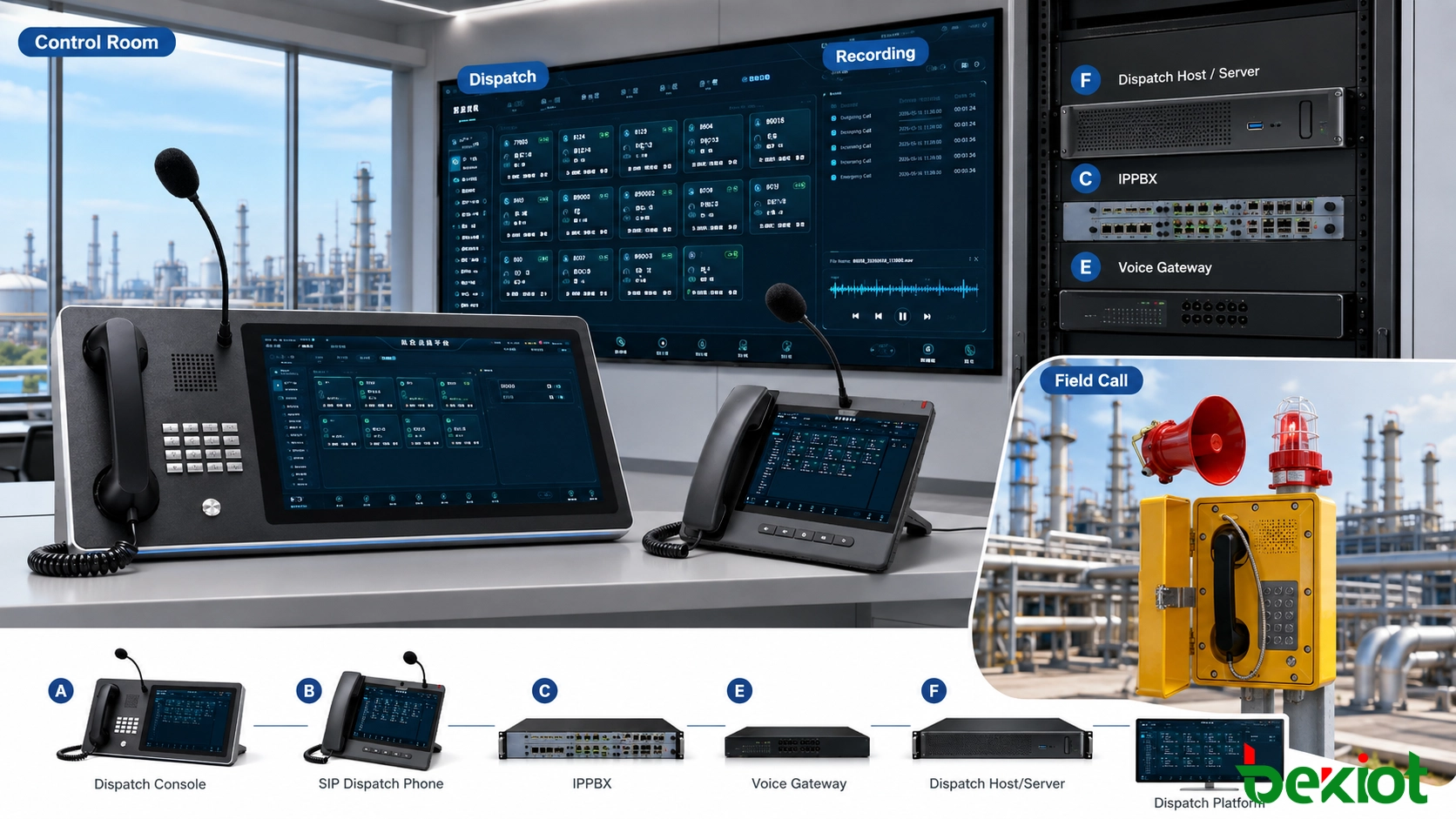

제어실에 필요한 디스패치 기능

석유화학 공장의 중앙 제어실은 일반적으로 한두 대의 전화기보다 훨씬 더 많은 것을 관리합니다. 수많은 공정 유닛, 당직실 및 현장 위치에서 통화를 받을 수 있습니다. 따라서 디스패치 시스템은 기존 전화 기능을 단순히 더 큰 화면에 배치하는 것이 아니라 실제 생산 조직을 반영해야 합니다.

시각적 사용자 관리

여러 구역의 전화기는 탱크 팜, 펌프실, 하역 구역, 공정 유닛, 유지보수 팀, 당직실 등의 조직 구조에 따라 표시될 수 있습니다. 디스패처는 인터페이스에서 직접 위치를 선택하여 통화를 시작할 수 있습니다.

개별 및 빠른 통화

일상적인 운영 중에 디스패처는 개별 위치에 직접 연락할 수 있습니다. 자주 사용하는 사용자는 빠른 접근 영역에 배치하여 내선 번호를 찾는 데 걸리는 시간을 줄일 수 있습니다.

그룹 통화

유지보수, 생산 전환 또는 임시 작업에 여러 위치가 관련된 경우 프로젝트 구성에 따라 사전 정의된 사용자 그룹에 함께 연락할 수 있습니다.

음성 회의

복잡한 사건 발생 시 현장 직원, 기술 관리자, 유지보수 직원 및 당직 관리자를 동일한 회의에 참여시켜 중요한 정보의 반복 전달을 줄일 수 있습니다.

통화 전환 및 수신

수신 통화를 다른 전문가가 처리해야 하는 경우 제어실은 적절한 위치로 전환할 수 있습니다. 시스템 구성에 따라 디스패치 위치는 무인 내선으로 향하는 수신 통화를 수신할 수도 있습니다.

긴급 강제 통화 및 우선 디스패치

중요한 긴급 사건의 경우 프로젝트 요구 사항에 따라 승인된 강제 통화와 같은 기능을 구성할 수 있습니다. 이러한 기능은 일상적인 운영 중 부적절한 사용을 방지하기 위해 명확하게 정의된 사용자 권한을 통해 제어되어야 합니다.

단말기 상태 모니터링

상태 보고를 지원하는 IP 단말기의 경우 디스패치 인터페이스는 온라인, 오프라인, 유휴 또는 통화 중과 같은 상태를 표시할 수 있습니다. 중요한 통신 지점이 오프라인 상태로 유지되면 유지보수 인력은 긴급 상황에서 해당 통신 지점이 필요하기 전에 단말기, 네트워크 또는 전원 공급 장치를 조사할 수 있습니다.

현장 방폭 전화기, SIP 전화기, VoIP 게이트웨이 및 기존 통신 리소스를 중앙 집중식 제어하에 두어야 하는 프로젝트는 지휘 및 디스패치 시스템을 사용하여 번호, 조직 구조, 권한 및 단말기 상태를 관리할 수 있습니다. 그런 다음 프로젝트 요구 사항에 따라 회의 통화, 공중 방송, 녹음 및 타사 시스템 통합을 추가할 수 있습니다.

관련 시스템: Becke 지휘 및 디스패치 시스템

통신 기록이 사고 검토를 지원하는 방식

석유화학 공장의 단일 비정상 사건은 한동안 지속되어 여러 통화를 생성할 수 있습니다.

예를 들어:

초기 현장 보고 → 제어실 확인 → 유지보수 알림 → 공정 인력 연락 → 대응 지침 → 현장 피드백 → 사건 종료

이러한 통화가 중앙 기록 없이 다른 단말기에서 발생하면 사건 후 통신 프로세스를 재구성하기 어려울 수 있습니다.

디스패치 시스템이 녹음 플랫폼과 함께 작동하면 프로젝트 요구 사항에 따라 다음 정보를 저장할 수 있습니다:

• 발신 번호
• 수신 번호
• 통화 시간
• 연결 상태
• 통화 시간
• 디스패치 위치
• 관련 디스패치 작업
• 관련 녹음 파일

관리 인력은 날짜, 내선 번호, 디스패치 위치 또는 기타 운영 정보로 기록을 검색할 수 있습니다. 당직 점검, 결함 분석 또는 사후 검토 중에 관련 기간의 통신을 신속하게 찾을 수 있습니다.

따라서 녹음의 가치는 오디오 저장에 국한되지 않습니다. 더 중요한 것은 사고 발생 후 제어실이 어떤 통신 및 디스패치 작업을 수행했는지 관리자가 이해하는 데 도움이 된다는 것입니다.

기존 시설 업그레이드에는 완전한 IP 교체가 필요하지 않습니다

석유화학 산업의 많은 프로젝트는 기존 시설의 업그레이드와 관련됩니다. 아날로그 방폭 전화기, 기존 PBX, 아날로그 공중 방송 회로 및 독립형 녹음 장비가 현장에서 수년간 작동해 왔을 수 있습니다.

기존 장비가 양호한 상태를 유지한다면 모든 것을 제거하고 재건축하면 프로젝트 비용과 필요한 중단 작업 및 케이블 수정 작업량이 모두 증가할 수 있습니다.

보다 실용적인 접근 방식은 일반적으로 먼저 기존 통신 리소스를 조사하는 것입니다:

• 어떤 아날로그 방폭 전화기를 계속 사용할 수 있는지
• 기존 구리 케이블링이 여전히 허용 가능한 상태인지
• 기존 PBX를 유지해야 하는지
• 어떤 구역에 이미 산업용 이더넷이 구축되어 있는지
• 공중 방송 시스템이 적합한 인터페이스를 제공하는지
• 기존 녹음 시스템을 계속 운영해야 하는지

이 평가를 기반으로 레거시 시스템은 VoIP 게이트웨이, SIP 트렁크 또는 기타 적합한 인터페이스를 통해 새 디스패치 플랫폼에 점진적으로 연결할 수 있습니다. 새로운 공정 유닛은 SIP 전화기를 사용하고 이전 유닛은 아날로그 전화기를 유지하며, 둘 다 궁극적으로 동일한 제어실에서 관리됩니다.

이 접근 방식은 단계적 구현에 더 적합하며 진행 중인 생산에 대한 통신 업그레이드의 영향을 줄일 수 있습니다.

신뢰성은 전체 통신 경로에 달려 있습니다

방폭 전화기를 설치한다고 해서 전체 통신 체인이 자동으로 신뢰할 수 있게 되는 것은 아닙니다. 단일 통화는 현장 단말기, 통신 회선, 네트워크 스위치, 게이트웨이, 디스패치 호스트 및 제어실 위치를 포함한 여러 요소에 따라 달라질 수 있습니다.

중요한 지점의 장애는 통신에 영향을 미칠 수 있습니다.

SIP 아키텍처에서는 산업용 스위치, 전원 공급 장치, 코어 서버 및 네트워크 링크에 특히 주의를 기울여야 합니다. 여러 중요한 공정 유닛이 동일한 IP 통신 플랫폼에 의존하는 경우 프로젝트의 신뢰성 요구 사항에 따라 네트워크 링, 이중화 서버, 전원 이중화 및 장애 복구 메커니즘을 고려할 수 있습니다.

아날로그 시스템도 회선 품질에 주의가 필요합니다. 구리 케이블이 노후화되고, 접합부가 습기의 영향을 받거나, 케이블링이 시공 중 손상된 경우 전화기 자체가 올바르게 작동하더라도 통화 실패, 소음 또는 완전한 중단이 발생할 수 있습니다.

이러한 이유로 석유화학 공장의 방폭 통신은 개별 단말기의 사양만 비교하는 것이 아니라 전체 통신 체인의 관점에서 설계되어야 합니다.

배포 중 자주 간과되는 세부 사항

위험한 석유화학 구역의 통신 프로젝트는 먼저 실제 현장 조건과 안전 요구 사항을 고려해야 합니다. 장비 선택은 전화기 기능에만 기반할 수 없습니다. 설치 구역도 선택한 단말기의 방폭 적합성과 일치해야 합니다.

방폭과 방진/방수 보호는 다릅니다

방폭 인증은 장비가 지정된 폭발성 환경용으로 설계되었음을 나타내는 반면, IP 등급은 주로 분진 및 물 유입에 대한 보호를 설명합니다. 이들은 서로 다른 위험을 다룹니다.

우수한 방수 성능을 가진 전화기가 자동으로 폭발성 분위기 설치에 적합한 것은 아닙니다.

옥외 구역은 장기적인 환경 보호가 필요합니다

탱크 팜, 하역 구역 및 일부 공정 유닛은 장기간 옥외에 노출됩니다. 통신 장비를 선택하고 설치할 때 비, 분진, 햇빛, 부식, 고온 및 저온을 모두 고려해야 합니다.

고소음 구역은 다른 오디오 설계가 필요합니다

주변 소음이 높은 곳에서는 표준 수화기가 적절한 통신을 제공하는지 평가해야 합니다. 일부 위치는 증폭 오디오가 있는 방폭 통신 단말기에 더 넓은 알림을 위한 경적 또는 가청/시각 경보 장비를 결합하는 것이 더 나을 수 있습니다.

번호는 실제 위치와 일치해야 합니다

전화번호는 설치 순서에 따라서만 할당되어서는 안 됩니다. 각 내선 번호를 단말기 이름, 공정 유닛 및 실제 위치와 연결하면 이후 디스패치 및 유지보수가 훨씬 쉬워집니다.

권한은 사전에 계획되어야 합니다

일반 당직 인력, 팀 리더, 전문 디스패처 및 시스템 관리자는 동일한 운영 권한이 필요하지 않습니다. 공중 방송, 회의 통화, 강제 통화 및 시스템 관리와 같은 기능은 실제 책임에 따라 할당되어야 합니다.

최종 참고 사항

방폭 전화기를 석유화학 공장 제어실 디스패치 시스템과 통합하는 것은 단순히 현장 전화기를 서버에 연결하는 문제가 아닙니다. 목표는 완전한 생산 통신 경로를 구축하는 것입니다.

현장 직원은 방폭 전화기를 사용하여 장비 이상 또는 긴급 상황을 보고합니다. 제어실은 단말기 정보에서 위치를 파악하고 현장과 직접 통신합니다. 사건 유형에 따라 유지보수 팀, 공정 인력, HSE 직원 및 기타 책임 사용자를 대응에 참여시킬 수 있습니다. 더 넓은 구역에 알려야 하는 경우 제어실은 필요한 통화 및 녹음 정보를 유지하면서 공중 방송 또는 가청/시각 경고 리소스를 활성화할 수 있습니다.

새로운 석유화학 프로젝트의 경우 SIP 방폭 전화기, 디스패치, 공중 방송 및 녹음을 설계 단계에서 함께 계획할 수 있습니다. 기존 공장은 양호한 상태의 아날로그 전화기와 현장 케이블링을 유지하고 게이트웨이를 통해 새로운 IP 디스패치 아키텍처에 점진적으로 통합할 수 있습니다.

핵심 문제는 설치된 전화기의 수가 아닙니다. 문제가 발생했을 때 직원이 제어실에 신속하게 연락할 수 있는지, 제어실이 올바른 사람에게 연락할 수 있는지, 지침이 적시에 영향을 받은 구역에 전달될 수 있는지, 그리고 통신 프로세스를 나중에 검토하고 추적할 수 있는지가 중요합니다.

FAQ

석유화학 공장에서 방폭 전화기는 어디에 설치해야 합니까?

설치 지점은 위험 구역 분류, 인력 이동, 장비 분포 및 비상 통신 요구 사항에 따라 결정되어야 합니다. 일반적인 위치에는 탱크 팜 출입구, 펌프실, 하역 플랫폼, 압축기실, 공정 유닛, 점검 위치 및 중요한 장비 운영 구역이 포함됩니다. 정확한 수와 간격은 실제 공장 배치에 따라 결정되어야 합니다.

모든 현장 방폭 전화기가 수화기 들기 핫라인 통화를 사용해야 합니까?

반드시 그런 것은 아닙니다. 핫라인 통화는 긴급 도움 지점, 중요한 장비 위치 또는 고정된 제어실에만 연락해야 하는 위치에 더 적합합니다. 동일한 전화기가 여러 부서와의 일상적인 통신도 지원하는 경우 일반 숫자 다이얼링을 유지하는 것이 일반적으로 더 유연합니다.

제어실 네트워크가 실패하면 현장 전화기가 여전히 작동할 수 있습니까?

이는 시스템 아키텍처에 따라 다릅니다. 시스템 설계 중에 중요한 생산 구역은 스위치, 디스패치 호스트, 서버 또는 네트워크 링크가 실패할 경우 통신이 어떻게 작동할지 정의해야 합니다. 필요한 신뢰성 수준에 따라 이중화 장비, 복원력 있는 네트워크 경로 또는 기타 로컬 통신 메커니즘을 고려할 수 있습니다.

방폭 전화기를 DCS 또는 화재 경보 시스템과 통합할 수 있습니까?

통합은 두 시스템에서 사용 가능한 인터페이스와 프로젝트 설계에 따라 달라집니다. 구현 전에 프로젝트는 어떤 시스템이 이벤트 신호를 생성하는지, 디스패치 플랫폼이 수신해야 하는 정보, 허용되는 작업을 정의해야 합니다. 그런 다음 API, I/O 인터페이스 또는 기타 적합한 방법을 통해 통합을 구현할 수 있습니다.

더 많은 방폭 전화기를 설치하는 것이 항상 더 좋습니까?

아닙니다. 통신 지점이 너무 적으면 일부 운영 위치에 도달하기 어려울 수 있지만, 단순히 전화기 수를 늘리는 것은 네트워크 신뢰성, 전원 공급 장치, 케이블링 또는 핵심 통신 플랫폼과 관련된 문제를 해결하지 못합니다. 더 나은 접근 방식은 인력 활동 구역과 운영 위험에 따라 통신 지점을 계획하고 모든 중요한 지점이 안정적인 통신 경로와 백엔드 시스템에 의해 지원되도록 하는 것입니다.
