방폭 전화기를 설치하면 현장 단말기에 대한 기본 요구사항은 충족할 수 있지만, 이것만으로 전체 통신 시스템이 완성되는 것은 아닙니다. 안정적인 운용을 위해서는 전화기가 관제실과 어떻게 연결되는지, 통화가 어떤 경로로 라우팅되는지, 운영자가 발신 위치를 어떻게 식별하는지, 확인된 사고가 방송 또는 비상 알림으로 어떻게 전환되는지를 함께 설계해야 합니다.

방폭 전화기는 SIP 직접 등록, FXS 음성 게이트웨이 또는 기존 아날로그 회선과 신규 IP 단말기를 결합한 하이브리드 구조를 통해 연결할 수 있습니다. 적합한 방식은 현장 배선, 네트워크 가용성, 운영 절차 및 장애 발생 시에도 유지해야 하는 통신 서비스에 따라 결정됩니다.

방폭 구역과 안전 구역의 경계 설정

시스템 설계는 방폭 구역의 경계를 명확히 정의하는 것부터 시작해야 합니다. 현장 전화기는 공정 설비, 적재 구역, 탱크 저장 구역, 펌프장 및 현장 위험성 평가에서 지정된 기타 장소에 설치될 수 있습니다. IP PBX 서버, 음성 게이트웨이, 녹취 시스템, 지령 콘솔 및 코어 네트워크 스위치는 일반적으로 관제실, 장비실 또는 기타 적합한 안전 구역에 설치됩니다.

중앙 장비를 방폭 구역 밖에 배치하면 유지보수가 쉬워지고 위험 환경에 노출되는 활성 장비의 수를 줄일 수 있습니다. 그러나 방폭 구역 내부에 설치되는 스위치, 전원 장치, 정션 박스, 미디어 컨버터 및 케이블 인입구는 각각 별도의 적합성 검토가 필요합니다. 동일한 통신 시스템에 포함된다는 이유만으로 다른 장비가 방폭 전화기의 보호 등급을 자동으로 승계하는 것은 아닙니다.

일반적인 통신 경로는 다음과 같습니다.

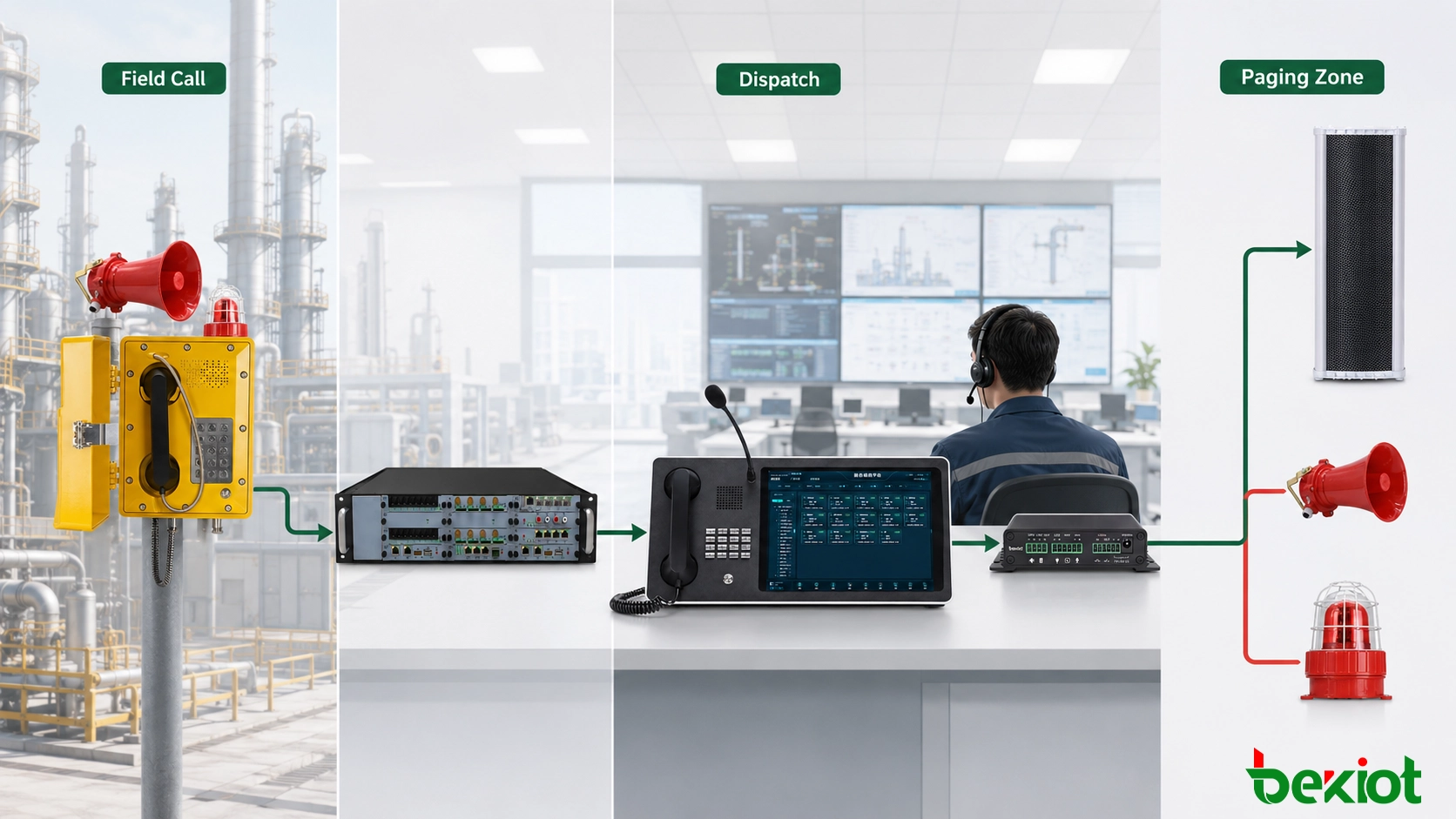

방폭 전화기 → 산업용 네트워크 또는 현장 전화 회선 → 스위치 또는 음성 게이트웨이 → 통합통신 플랫폼 → 지령 콘솔, 당직실 전화기 및 방송 시스템

건물 간 연결은 추가적인 검토가 필요합니다. 장거리 구리 케이블은 낙뢰, 전자기 간섭 및 접지 전위차의 영향을 받을 수 있습니다. 가능한 경우 사업장 백본에는 광케이블을 사용하고, 구리 이더넷 또는 전화 배선은 현장 단말기 인근의 최종 연결 구간으로 제한할 수 있습니다. 케이블 경로, 접지, 서지 보호 및 기계적 보호 방식은 현장의 전기 설계 및 방폭 시공 요구사항과 일치해야 합니다.

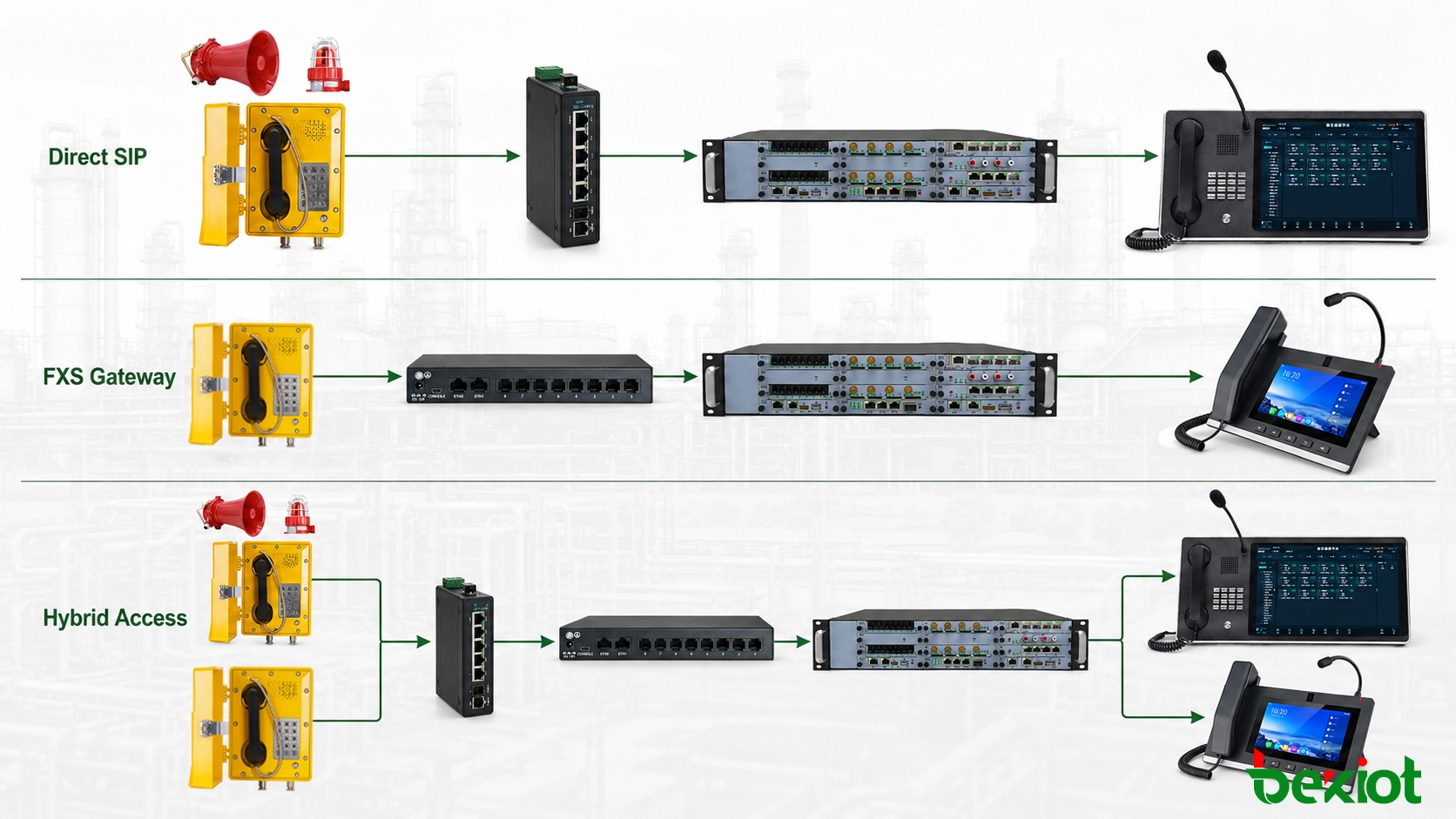

적합한 접속 구조 선택

SIP 직접 등록

산업용 이더넷이 구축된 신규 현장에서는 방폭 SIP 전화기를 산업용 스위치에 연결한 후 IP PBX, SIP 서버 또는 통합통신 플랫폼에 직접 등록할 수 있습니다. 플랫폼은 단말기에 내선번호를 할당하고 통화 권한, 호출 대상, 녹취 정책 및 장애 전환 규칙을 적용합니다.

방폭 SIP 전화기 → 산업용 스위치 → 통합통신 플랫폼 → 지령 콘솔 또는 당직실 전화기

직접 등록 방식은 프로토콜 변환 단계를 줄이고 단말기 상태, 네트워크 주소 및 통화 기록을 중앙에서 관리할 수 있도록 합니다. 또한 각 현장 위치에서 장비실까지 별도의 아날로그 회선을 설치하지 않고도 네트워크 및 계정 설정을 통해 추가 전화기를 등록할 수 있습니다.

EX-BH621과 같은 SIP 단말기는 이 구조에서 현장 내선 단말기로 사용할 수 있습니다. 다만 설치 구역, 전원 공급 방식 및 네트워크 인터페이스의 적합성은 실제 프로젝트 조건과 최신 제품 문서를 기준으로 확인해야 합니다.

단말기가 네트워크를 통해 전원을 공급받는 경우 스위치의 전력 예산, 케이블 길이 및 백업 전원 구성을 시스템 설계 문서에 기록해야 합니다. 별도의 전원을 사용하는 경우 전원 경로와 데이터 경로를 구분해 문서화해야 하며, 이를 통해 관련 없는 장비를 점검하지 않고도 오프라인 단말기의 장애 원인을 파악할 수 있습니다.

FXS 게이트웨이를 통한 아날로그 접속

기존 산업 현장에서는 아날로그 방폭 전화기와 현장 전화 배선을 계속 사용하는 경우가 많습니다. 전화기와 회선의 상태가 양호하다면 음성 게이트웨이의 FXS 포트에 연결할 수 있습니다. 게이트웨이는 아날로그 회선을 IP PBX 또는 통합통신 플랫폼에서 사용할 수 있는 SIP 내선으로 변환합니다.

아날로그 방폭 전화기 → 현장 전화 케이블 → FXS 음성 게이트웨이 → 통합통신 플랫폼

게이트웨이 변환 방식은 기존 현장 장비를 유지하면서 즉각적인 교체 범위를 줄여야 하는 개보수 프로젝트에 적합합니다. 그러나 게이트웨이는 인터페이스만 변환할 뿐 현장 회선의 절연 불량, 수분 유입, 단자 부식 또는 전기적 간섭을 해결하지는 못합니다. 따라서 통합 전에 회선 상태, 루프 길이 및 종단 품질을 확인해야 합니다.

각 FXS 포트는 고정된 현장 단말기 및 설치 위치와 연결되어야 합니다. 포트 또는 회선이 변경되면 게이트웨이 포트 맵, 내선 기록, 지령 화면의 위치 명칭 및 준공 도면을 함께 갱신해야 합니다. 그렇지 않으면 지령 콘솔에 표시되는 위치와 실제 발신 지점이 일치하지 않을 수 있습니다.

하이브리드 구성

대규모 산업 현장은 구역별로 단계적인 현대화를 진행하는 경우가 많습니다. 기존 공정 구역에서는 아날로그 전화기를 계속 사용하고, 신규 건물이나 확장된 생산 구역에는 SIP 단말기를 설치할 수 있습니다. 아날로그 회선을 FXS 게이트웨이에 연결하고 IP 단말기를 직접 등록하면 두 가지 유형의 단말기를 하나의 통합통신 플랫폼에서 운용할 수 있습니다.

하이브리드 설계에서는 인터페이스 변환이 이루어지는 위치를 명확히 표시해야 합니다. 시스템 도면에는 SIP 직접 접속 구역, 아날로그 회선 유지 구역, 게이트웨이 설치 위치 및 중앙 플랫폼이나 광역 네트워크 장애 시에도 유지해야 하는 현장 통신 서비스가 포함되어야 합니다.

실제 설치 위치를 기준으로 내선번호와 통화 경로 구성

전화기가 연결되면 플랫폼은 내선번호를 실제 설치 위치와 연결해야 합니다. 지령 화면에 “8001”과 같은 내선번호만 표시하면 운영자가 위치를 즉시 파악하기 어렵습니다. “동부 탱크 저장 구역”, “적재 구역 2” 또는 “유틸리티 펌프실”과 같이 현장에서 사용하는 위치 명칭을 함께 표시하는 것이 좋습니다.

여러 건물이나 사업장을 관리하는 시스템에서는 사업장 접두번호, 구역 코드 및 단말기 번호를 조합한 번호 체계를 사용할 수 있습니다. 탱크 저장 구역, 적재 구역, 생산 설비 및 유틸리티 건물에 서로 다른 번호 대역을 할당할 수 있습니다. 이러한 구조는 운영자가 발신 위치를 식별하고 유지보수 담당자가 관련 스위치 포트, 게이트웨이 채널 및 현장 회선을 추적하는 데 도움이 됩니다.

통화 라우팅은 모든 현장 전화기를 하나의 대상으로 연결하는 방식보다 실제 근무 체계에 맞춰 구성해야 합니다. 일반적으로 다음과 같은 라우팅 정책을 적용할 수 있습니다.

• 현장 통화를 해당 구역을 담당하는 지령 좌석에 우선 연결합니다.
• 응답하지 않은 통화를 당직 그룹 또는 예비 운영자에게 전달합니다.
• 여러 지령 좌석을 동시에 호출합니다.
• 비상 통화 지점에 별도의 목적지나 우선순위를 지정합니다.
• 선택된 통화를 발신번호, 시간 및 응답 좌석 정보와 함께 녹취합니다.

통화 중, 무응답 및 오프라인 상태에 대한 처리 규칙도 정의해야 합니다. 순차 라우팅, 동시 착신 및 예비 번호는 서로 다른 운영 결과를 만듭니다. 라우팅 방식은 통화 플랫폼의 기본 설정이 아니라 현장의 업무 책임과 대응 절차를 기준으로 결정해야 합니다.

여러 사업장을 연결하는 시스템은 광역 네트워크 장애 시의 동작도 정의해야 합니다. 중앙 플랫폼과 연결되지 않은 상황에서도 현장 전화기가 인근 당직실로 통화해야 한다면, 해당 로컬 통화 경로를 시스템 구조에 포함하고 인수 시험을 통해 검증해야 합니다.

현장 통화를 지령 및 방송 업무와 연동

전화 시스템과 방송 시스템은 서로 다른 기능을 수행합니다. 전화기는 현장 작업자와 운영자 간 양방향 통신을 제공하고, 방송 시스템은 실시간 또는 저장된 음성을 하나 이상의 구역으로 송출합니다. 통합통신 플랫폼은 두 업무를 동일한 서비스로 처리하지 않으면서도 하나의 운영 절차로 연결할 수 있습니다.

운영자 확인 후 방송

현장 사용자가 관제실에 전화를 걸어 사고 위치와 현재 상황을 보고합니다. 운영자는 발신자 정보와 화면에 표시된 위치를 확인한 후 지령 콘솔에서 필요한 방송 구역을 선택합니다.

운영자 확인 방식은 광범위한 방송 전에 상황 검증이 필요한 생산 사고에 적합합니다. 운영자는 실제 영향 범위에 따라 하나의 구역, 인접한 여러 구역 또는 전체 사업장 방송 그룹을 선택할 수 있습니다.

전용 내선번호를 통한 방송

플랫폼은 각 건물, 생산 구역 또는 전체 방송 그룹에 별도의 방송 내선번호를 할당할 수 있습니다. 권한을 가진 운영자가 해당 번호를 호출하면 방송 게이트웨이, SIP 스피커 또는 기존 구내방송 시스템을 통해 음성이 전달됩니다.

방송 대상에는 명확한 권한, 사전 안내음, 통화 중 처리 및 세션 종료 규칙이 적용되어야 합니다. 전체 사업장 방송 그룹을 모든 일반 내선번호에서 호출할 수 있도록 설정해서는 안 됩니다. 방송 구역이 이미 사용 중인 경우 두 번째 요청을 거부할지, 대기열에 넣을지 또는 우선순위에 따라 현재 방송을 중단하고 송출할지를 정의해야 합니다.

알람 연동 메시지와 시각 경보

알람 제어기와 외부 시스템은 지원되는 인터페이스를 통해 통합통신 플랫폼으로 이벤트를 전송할 수 있습니다. 플랫폼은 지정된 대상을 선택하고 저장된 메시지를 재생하거나 시각·청각 경보 장치를 작동시킬 수 있습니다.

현장 통화 또는 알람 이벤트 → 발신원 및 권한 확인 → 운영자 확인 또는 플랫폼 규칙 적용 → 방송 구역 선택 → 실시간 또는 저장 음성 송출 → 세션 종료 및 상태 복구

자동화된 동작에는 이벤트 발생원, 인터페이스, 메시지 저장 위치, 대상 구역, 우선순위 및 복귀 조건이 명확하게 정의되어야 합니다. 통화 플랫폼에서 높은 우선순위를 설정했다고 해서 구내방송 앰프에 입력되는 다른 음원이 자동으로 차단되는 것은 아닙니다. 방송 게이트웨이, PA 제어기 및 앰프가 전체 오디오 경로에서 필요한 우선순위 또는 음소거 동작을 지원해야 합니다.

방송 시스템이 화재 경보 또는 기타 인명 안전 기능을 수행해야 하는 경우 전체 시스템을 관련 프로젝트 기준과 법규에 따라 평가해야 합니다. 전화와 방송 시스템을 연동하는 것만으로 일반 통신 시스템이 규정에 적합한 비상 음성 경보 시스템으로 전환되는 것은 아닙니다.

음성 품질과 서비스 연속성 통합 계획

SIP 단말기가 등록되어 있다는 사실만으로 음성 경로가 정상적으로 작동한다고 판단할 수는 없습니다. 일반적으로 SIP는 등록, 통화 설정 및 통화 종료를 처리하고 RTP는 실제 음성 미디어를 전송합니다. 따라서 전화기가 온라인으로 표시되더라도 무음, 단방향 통화 또는 간헐적인 음성 끊김이 발생할 수 있습니다.

필요한 경우 음성 장비를 전용 VLAN에 배치하고 실제 통신 경로 전체에 접근 제어 및 QoS 정책을 적용할 수 있습니다. 시험은 트래픽이 없는 네트워크에서만 진행하지 말고 실제 생산 환경과 유사한 부하 조건에서 실시해야 합니다. 공유 업링크 또는 광역 네트워크를 통과하는 통화는 종단 간 지연, 지터, 패킷 손실 및 라우팅 안정성을 중점적으로 확인해야 합니다.

전화기, 게이트웨이, IP PBX 서버, 지령 콘솔 및 녹취 시스템은 일관된 코덱 계획을 사용해야 합니다. 불필요한 트랜스코딩은 플랫폼 자원을 소모하고 추가 지연을 발생시킬 수 있습니다. 아날로그 단말기와 SIP 단말기가 동일한 통화 경로를 사용하는 경우 게이트웨이와 중앙 플랫폼 양쪽에서 미디어 설정을 확인해야 합니다.

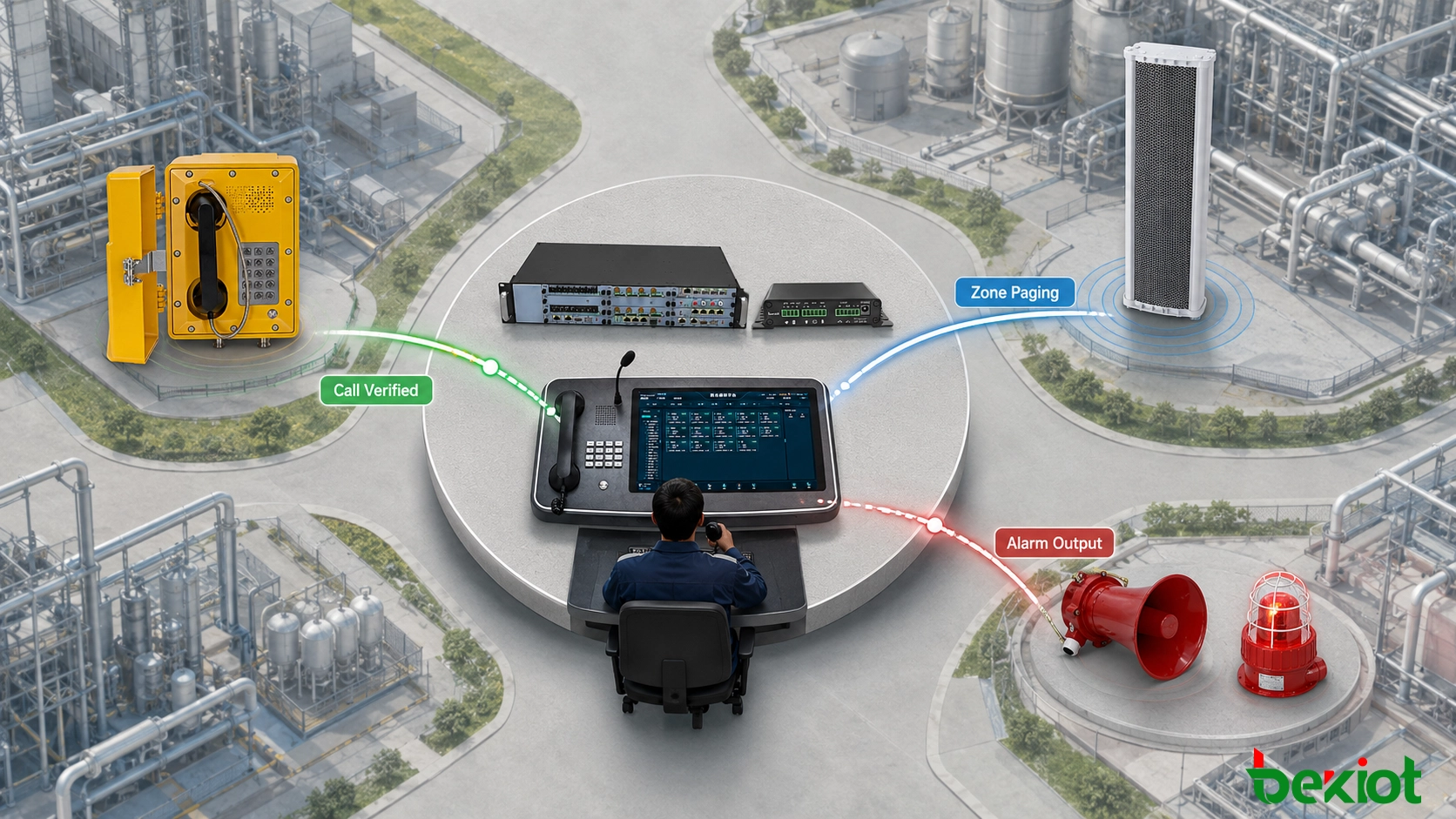

가용성 계획은 전체 통신 경로를 대상으로 해야 합니다.

• 현장 전화기와 산업용 스위치에 백업 전원이 필요한지 확인합니다.
• 하나의 스위치 장애로 전체 생산 구역의 단말기가 연결 해제되는지 확인합니다.
• 게이트웨이 및 단말기 장애가 운영자에게 어떻게 통보되는지 정의합니다.
• 통합통신 플랫폼에 이중화 또는 백업 등록이 필요한지 검토합니다.
• 지령 콘솔 장애 시 당직실 전화기가 필수 통화를 수신할 수 있는지 확인합니다.
• 광역 네트워크 장애 중에도 로컬 통화가 가능한지 확인합니다.
• 방송 시스템을 사용할 수 없을 때 적용할 대체 알림 방식을 정의합니다.

이중 서버 운용, 백업 등록, 이중화된 네트워크 경로 및 오프라인 메시지 재생 기능은 모든 장비에서 자동으로 제공되는 기능이 아닙니다. 최종 설계에 포함하기 전에 선택한 하드웨어, 소프트웨어 버전 및 라이선스 구성에서 각 보호 기능을 지원하는지 확인해야 합니다.

전체 운영 절차를 기준으로 시운전

한 번의 성공적인 시험 통화만으로 시스템이 실제 운용 준비를 완료했다고 판단할 수 없습니다. 인수 시험은 현장 전화기에서 운영자, 방송 대상 및 장애 복구 단계까지 이어지는 전체 업무 흐름을 포함해야 합니다.

1. 단말기 정보를 확인합니다. 각 전화기의 내선번호, 장비 명칭, 설치 위치, 스위치 포트 또는 게이트웨이 채널을 확인합니다.
2. 양방향 통화를 시험합니다. 현장에서 지령 콘솔로 통화하고, 콘솔에서 현장으로 회신하며, 당직실 전화기와의 통신도 확인합니다.
3. 위치 표시를 확인합니다. 지령 화면에 표시되는 위치가 현장 라벨 및 준공 도면과 일치해야 합니다.
4. 실제 작업 소음에서 음성 명료도를 평가합니다. 주변 장비가 운전 중인 상태에서 음성 명료도, 청취 음량, 지연, 단방향 음성 및 끊김 현상을 확인합니다.
5. 모든 방송 대상을 확인합니다. 개별 구역, 방송 그룹 및 전체 방송 기능을 시험하고 선택되지 않은 구역으로 음성이 송출되지 않는지 확인합니다.
6. 통화 중 및 우선순위 조건을 시험합니다. 구역이 사용 중이거나 더 높은 우선순위 요청이 수신될 때 예상한 동작이 수행되는지 확인합니다.
7. 네트워크와 전원 경로를 차단합니다. 어떤 서비스가 중단되고 어떤 서비스가 유지되는지 기록하며, 단말기가 수동 재설정 없이 자동으로 복구되는지 확인합니다.
8. 시스템 기록을 검토합니다. 통화 기록, 녹취 및 알람 타임스탬프를 비교하여 모든 시스템이 동일한 시간 기준을 사용하는지 확인합니다.

인수 완료 후 프로젝트 문서에는 단말기 계정, 번호 계획, 게이트웨이 포트 맵, 네트워크 주소, 방송 그룹, 통화 경로 및 소프트웨어 버전이 포함되어야 합니다. 이러한 문서는 향후 시스템 확장, 장애 분석 및 설정 변경을 위한 기준 구성으로 활용됩니다.

실제 운용 가능한 시스템은 현장 통화를 정확한 위치 정보와 함께 담당 운영자에게 전달하고, 승인된 절차에 따라 방송 또는 알람으로 전환하며, 정의된 네트워크 및 장비 장애 이후 예측 가능한 방식으로 서비스를 복구할 수 있어야 합니다.
