방폭형 광산 전화기의 전자기 적합성(EMC) 및 산업 환경 적응성
방폭형 광산 전화기는 고급 EMC 설계, 본질 안전 회로, 다층 차폐 및 산업 등급 환경 적응성을 통해 안정적인 지하 통신을 보장합니다.
Becke Telcom

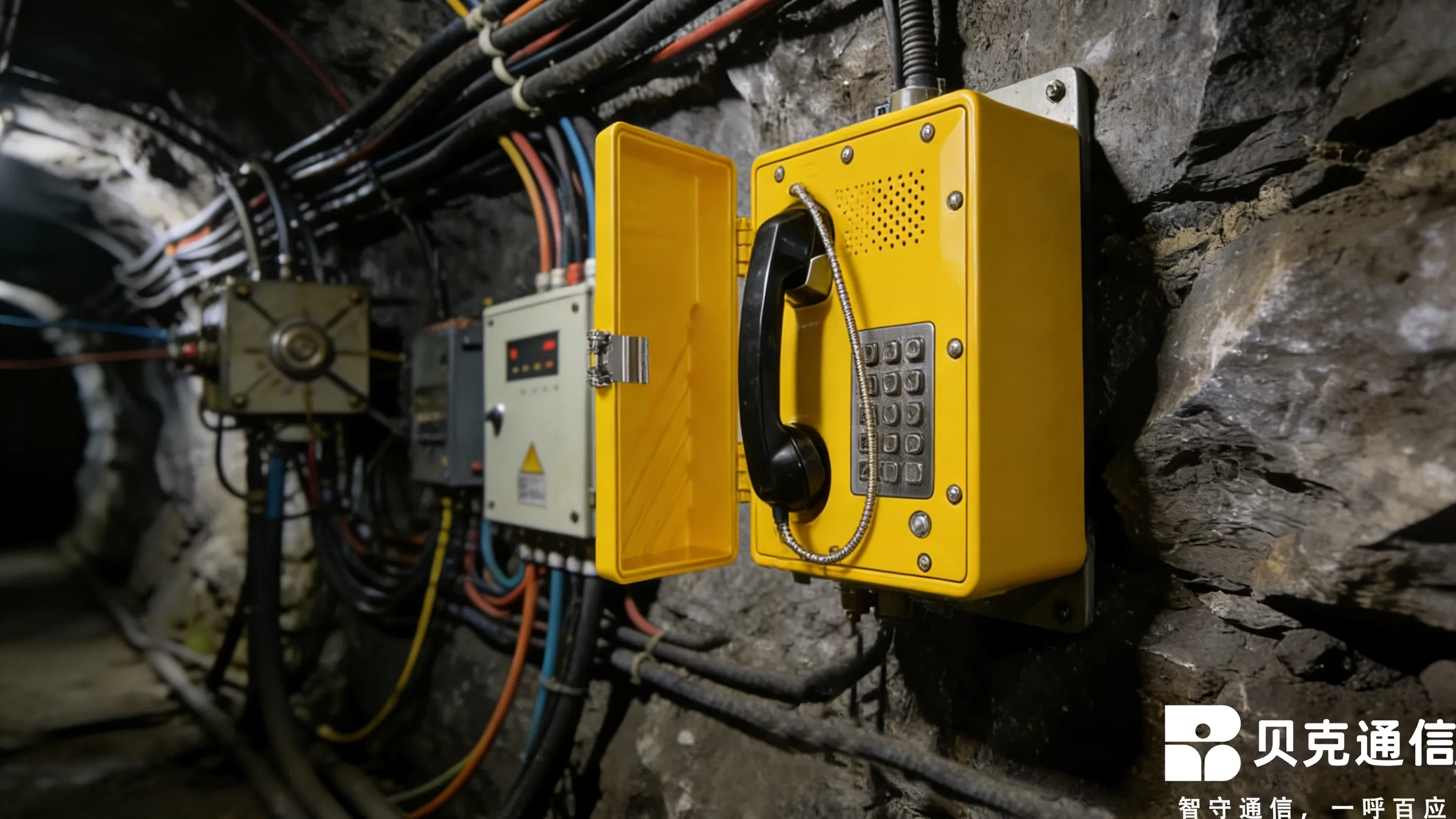

1. 서론: 지하 안전의 “생명선”인 방폭형 광산 전화기
방폭형 광산 전화기는 광산 안전 생산에서 흔히 지하 안전의 생명선으로 여겨진다. 해당 장비의 전자기 적합성(EMC) 성능과 가혹한 산업 환경에 대한 적응성은 지하 통신의 신뢰성과 안전성을 직접적으로 좌우한다.
복잡한 지하 전자기 환경에서 광산 전화기는 방폭 안전 요구사항과 고수준의 전자기 간섭 내성을 동시에 충족해야 하며, 이는 제품 설계, 소재 선정 및 시스템 아키텍처에 큰 도전 과제를 제시한다.
본 논문은 다음 네 가지 측면에서 방폭형 광산 전화기의 EMC 성능과 산업 환경 적응성을 체계적으로 분석한다.
전자기 간섭원 특성
전자기 간섭 억제 기술
산업 환경 적응형 설계
실제 적용 사례
이를 통해 광산 통신 시스템에서의 장비 선정 및 구축을 위한 실질적인 기술적 참고 자료를 제공한다.
2. 광산 환경에서의 전자기 간섭원 및 가혹한 환경 조건
2.1 지하에서의 주요 전자기 간섭원
지하 광산 환경은 산업 현장 중에서도 가장 복잡한 전자기 간섭(EMI) 영역 중 하나이다. 주요 간섭원은 다음 세 가지로 구분된다.
1. 전력 주파수 간섭
인버터(VFD), 변압기, 전동기 등의 장비는 운전 중 강한 50 Hz 전자기장을 발생시키며, 자기장 세기는 최대 0.19 μT에 달해 위험 한계치에 근접한다.
2. 고주파 간섭
전기 용접기, 고주파 송신기 등은 수백 MHz 대역에 이르는 무선 주파수 전자기파를 방출하여 통신 신호에 심각한 영향을 미친다.
3. 펄스 간섭
고출력 장비의 기동, 정지 또는 단락 시 과도 전자기 펄스가 발생한다. 이 펄스는 저주파부터 고주파까지 광범위한 주파수 대역을 포함하며, 전기장은 수십 kV/m, 자기장은 수 kA/m에 이를 정도로 매우 강하다.
2.2 극한 산업 환경 조건
전자기 간섭 외에도 방폭형 광산 전화기는 다음과 같은 극한의 물리·화학적 환경을 견뎌야 한다.
온도: 일반적인 지하 운용 범위 –30 °C ~ +60 °C, 일부 심부 또는 특수 광산에서는 –45 °C ~ +85 °C
습도: 상대습도 보통 ≤95%, 일부 구역에서는 초과 가능
방진·방수 등급: 일반적으로 IP54 ~ IP67 요구
진동 및 충격: 진동 주파수 10~500 Hz, 가속도 최대 5 m/s², 충격 저항 7 J 시험 통과
부식성 가스: H₂S, Cl₂, SO₂ 존재 가능, 재료 부식 가속
2.3 산업 분야별 차이
산업 환경에 따라 전자기 간섭 특성은 크게 달라진다.
탄광: 200 MHz 이하의 광대역 간섭, 인버터 영향으로 약 1 MHz 부근 피크 발생
화학 플랜트: 아크 방전 및 용접 장비로 인한 고주파 및 유도 간섭 우세
제철소: 전기로(EAF)로 인한 강한 EMI, 약 20 MHz 대역에 에너지 집중
항만: 비선형 정류기를 사용하는 모터 구동 시스템에서 발생하는 고조파 전도 간섭
3. 방폭형 광산 전화기의 전자기 간섭 억제 기술
방폭형 광산 전화기는 세 가지 핵심 기술 요소에 기반한다: 회로 설계, 차폐 기술, 디지털 간섭 억제 알고리즘.
3.1 본질 안전 회로 설계 (Ex i)
본질 안전은 회로 에너지를 가연성 가스의 최소 점화 에너지 이하로 제한하여 점화를 방지한다.
전압·전류 제한: 스파크 에너지 < 0.28 mJ (메탄의 최소 점화 에너지)
열 제어: 부품 온도 상승을 Class I 온도 등급 기준 이내로 제한
부품 선정: 저항, 커패시터 및 공차는 방폭 규격을 충족해야 함
PCB 레이아웃 최적화: 신호선 분리, 본질 안전 회로와 비본질 안전 회로의 물리적 분리
안전 계수: 고장 조건에서도 안전을 확보하기 위해 일반적으로 1.5 적용
3.2 다층 전자기 차폐 기술
방폭형 전화기는 고급 다층 차폐 구조를 채택한다.
외함: 두께 38 mm의 알루미늄 합금 내압 방폭 하우징, IP66/IP67 인증
내부 차폐 구조:
억제층: 나노 실버 코팅 또는 기공형 금속 폼을 이용한 근접 전기장 억제
흡수층: 고주파 감쇠
반사층: 저주파 전자기파 반사
이 3중 구조는 단일 차폐 방식의 주파수 범위 한계, 열 축적 문제를 효과적으로 해결한다.
케이블 인입부는 직경 ≤8 mm의 2심 케이블, 도체 단면적 ≥0.5 mm², 1/2″ G 실링 글랜드를 사용하여 차폐 연속성을 유지한다.
3.3 디지털 간섭 억제 알고리즘
고급 신호 처리 기술을 통해 통신 품질을 향상시킨다.
적응형 소음 제거(ANC): 120 dB 소음 환경에서도 명확한 통화 보장
전방 오류 정정(FEC): 잡음 및 간섭으로 인한 전송 오류 검출 및 수정
음성 코덱: G.711, G.722, G.729 지원으로 대역폭 절감 및 안정성 향상
AGC / VAD: 자동 이득 제어 및 배경 소음 억제
4. 산업 환경 적응형 설계
4.1 방폭 구조 설계
주요 방폭 방식은 다음 두 가지이다.
내압 방폭 (Ex d):
내부 폭발 발생 시 외부로 화염 전파 없음
충격 저항 ≥ 7 J
플레임패스 간극 및 길이 규격 엄격 준수
최대 0.85 MPa 압력 시험
C₂H₂(7.5%), H₂(27.5%) 비전파 시험 통과
본질 안전 (Ex i):
모든 회로가 점화 에너지 이하 유지
안전 배리어 및 변압기를 통한 전기적 절연
6 mm 이상 이격 거리 확보 및 접지 설계
4.2 방진·방수 설계
IP54: 분진 및 물 튐 보호
IP67: 완전 방진, 수심 1 m에서 30분 침수
IP68 (고급형): 수심 1.5 m에서 30분 침수
고무 씰, 에폭시 포팅, 정밀 하우징 설계를 통해 구현된다.
4.3 재료 선정
하우징: 알루미늄 주조, 스테인리스강(예: 316L), 강화 복합소재
키패드: 스테인리스강
수화기: 옥외 공중전화급 내구성
케이블: 금속 피복 수화기 코드
플라스틱: 난연·대전방지 소재, UL94 V-0 충족
모든 소재는 열 노화, 내식성, 장기 안정성 시험을 거친다.
5. 적용 사례 및 성능 평가
5.1 산시성 다퉁 탄광
본질 안전형 KTH106-1Z 전화기는 강한 인버터 간섭 환경에서도 안정적으로 운용되었다.
통신 거리: 10 km
호출 음압: ≥80 dB
2년간 안전 사고 0건
메탄 감시 및 비상 대피 통신 지원
5.2 산시성 위린 탄광
KE-FS-EX 방폭 전화기는 95% 습도 환경에서 12개월간 무고장 운전.
유지보수 비용 65% 절감
120 dB 소음 환경에서도 명확한 통화
EMC 레벨 4 충족
5.3 산둥성 화학 공장
IP67 등급의 Ex d ib II B T6 전화기는 H₂S, Cl₂, SO₂ 환경에서도 부식 없이 운용.
호출 음압: ≥70 dB
부품 부식 없음
5.4 내몽골 노천광산
Beidou + GPS + UWB 융합 위치추적을 통해 센티미터급 정밀도 확보.
운용 온도: –40 °C ~ +85 °C
200명 이상 실시간 추적
조기 경보를 통한 사고 예방
5.5 신뢰성 지표
MTBF: 100,000 시간 이상
–45 °C 기동 시간: ≤30초
+60 °C 연속 운전: 24시간 성능 저하 없음
IP67 장기 습도 시험 통과
6. 향후 발전 방향
DSP와 AI 기반 적응형 소음 학습을 결합한 복합 EMI 억제
나노 강화 폴리머 및 자가 치유 코팅과 같은 첨단 소재
가스 센서, 영상, IoT 진단, 원격 유지보수의 지능형 통합
1 GHz 이상 EMC 시험, –50 °C ~ +100 °C 온도 범위, 강화된 IP68 요구사항 등 규격 강화
7. 결론 및 권고사항
방폭형 광산 전화기는 지하 안전 통신에서 핵심적인 역할을 수행한다. 본질 안전 회로 설계, 다층 차폐 구조, 고급 신호 처리 기술을 통해 극한 전자기 환경에서도 안정적인 운용이 가능하다. 견고한 구조 설계, 높은 방진·방수 등급, 특수 소재 적용은 장기적인 신뢰성을 보장한다.
현장 적용 권고:
인버터 밀집 구역에는 고 EMC 성능 모델 선택
심부 또는 고온 광산에는 광범위 온도 대응 제품 적용
화학 환경에서는 내식성 강화 모델 사용
정기적인 유지보수와 작업자 교육 필수
광산 산업이 지능화됨에 따라 방폭형 전화기는 더욱 스마트하고 신뢰성 높으며 환경 적응력이 뛰어난 방향으로 진화할 것이며, 이는 안전하고 효율적인 지능형 광산 운영의 기반이 될 것이다.
