석유화학 공장, 오일 및 가스 시설, 탱크 팜, 광산, 펌프 스테이션, 압축기실 및 지하 산업 공간에서 사용되는 전화 장비는 사무실에서와 매우 다른 조건을 처리해야 합니다. 가연성 가스나 증기가 존재할 수 있으며, 높은 소음, 습기, 먼지, 오일, 부식 및 광범위한 온도 변화가 동시에 장비에 영향을 미칠 수 있습니다.

이러한 이유로 위험한 산업 현장용 전화기를 선택하는 것은 단순히 통화 가능 여부를 확인하는 문제가 아닙니다. 설치 구역, 방폭 요구 사항, 사용 가능한 케이블링, 환경 조건 및 전화기 뒤에 있는 통신 시스템을 모두 고려해야 합니다.

방폭 전화기는 이러한 환경에서 사용하도록 설계된 고정식 산업용 통신 단말기입니다. 현장에 따라 기존의 아날로그 전화선을 사용하거나 SIP를 통해 IP 네트워크에 직접 연결할 수 있습니다. 여기에서 전화기는 IP 교환기, 관제 콘솔, 공중 방송 시스템, 음성 녹음, 비디오 감시 또는 알람 플랫폼을 포함하는 더 큰 시스템의 일부가 될 수 있습니다.

방폭 전화기란 무엇입니까?

핵심적으로 방폭 전화기는 여전히 전화기의 정상적인 기능, 즉 통화 걸기, 받기, 내선 다이얼링 및 양방향 음성 통신을 수행합니다. 차이점은 장비가 어떻게 제작되고 어디에서 작동하도록 의도되었는지에 있습니다.

위험 구역에 설치되는 장비의 경우 인클로저, 전기 설계, 케이블 인입구, 밀봉, 연결 방법, 재료 및 표면 온도가 모두 중요합니다. 따라서 방폭 전화기는 무거운 금속 인클로저 안에 넣은 표준 전화기로 취급될 수 없습니다.

일반적인 장치에는 전화기 본체, 수화기, 마이크, 키패드 또는 전용 통화 버튼 및 통신 인터페이스가 포함됩니다. 모델에 따라 외부 확성기, 가청 및 시각 경보 장치 또는 기타 제어 인터페이스용 추가 연결이 가능할 수 있습니다.

방폭 전화기를 방수형 산업용 전화기와 구별하는 것도 중요합니다. 젖거나 먼지가 많거나 부식성이 있는 야외 위치가 자동으로 위험 구역이 되는 것은 아닙니다. 폭발성 분위기가 존재하는 경우 전화기는 실제 구역 분류 및 현장 요구 사항에 따라 선택되어야 합니다.

관련 제품: EX-BH621 방폭 전화기

일반 전화기가 위험한 산업 현장에 부적합한 이유

사무실 전화기 및 대부분의 상업용 통신 단말기는 비교적 깨끗하고 제어된 환경을 위해 설계되었습니다. 공정 유닛, 하역 스테이션, 가스 시설 또는 기타 위험 장소 옆에 동일한 장비를 설치하면 몇 가지 문제가 발생합니다.

전기 부품이 점화 우려가 될 수 있습니다

전화기에는 스위치, 커넥터, 회로 및 전원 공급 장치가 포함되어 있습니다. 위험 구역에서는 가능한 스파크, 아크, 비정상적인 온도 및 전기적 결함을 장비 선택의 일부로 고려해야 합니다.

이것이 실제 위험 구역 분류 및 폭발성 분위기의 특성이 단순히 튼튼해 보이는 전화기를 선택하는 것보다 더 중요한 이유입니다.

산업 환경은 통신 장비에 가혹합니다

야외 공정 구역 및 지하 시설은 전화기를 비, 먼지, 오일, 부식성 물질, 진동, 우발적 충격 및 큰 온도 변화에 노출시킬 수 있습니다. 인클로저 재료, 케이블 글랜드, 씰, 장착 하드웨어 및 배선 방법은 모두 장치의 장기적 성능에 영향을 미칩니다.

높은 소음은 전화기의 작동 방식을 변화시킵니다

울리는 전화기는 사무실에서는 쉽게 들릴 수 있지만 압축기, 펌프, 분쇄기 또는 중장비 옆에서는 거의 인지하기 어렵습니다.

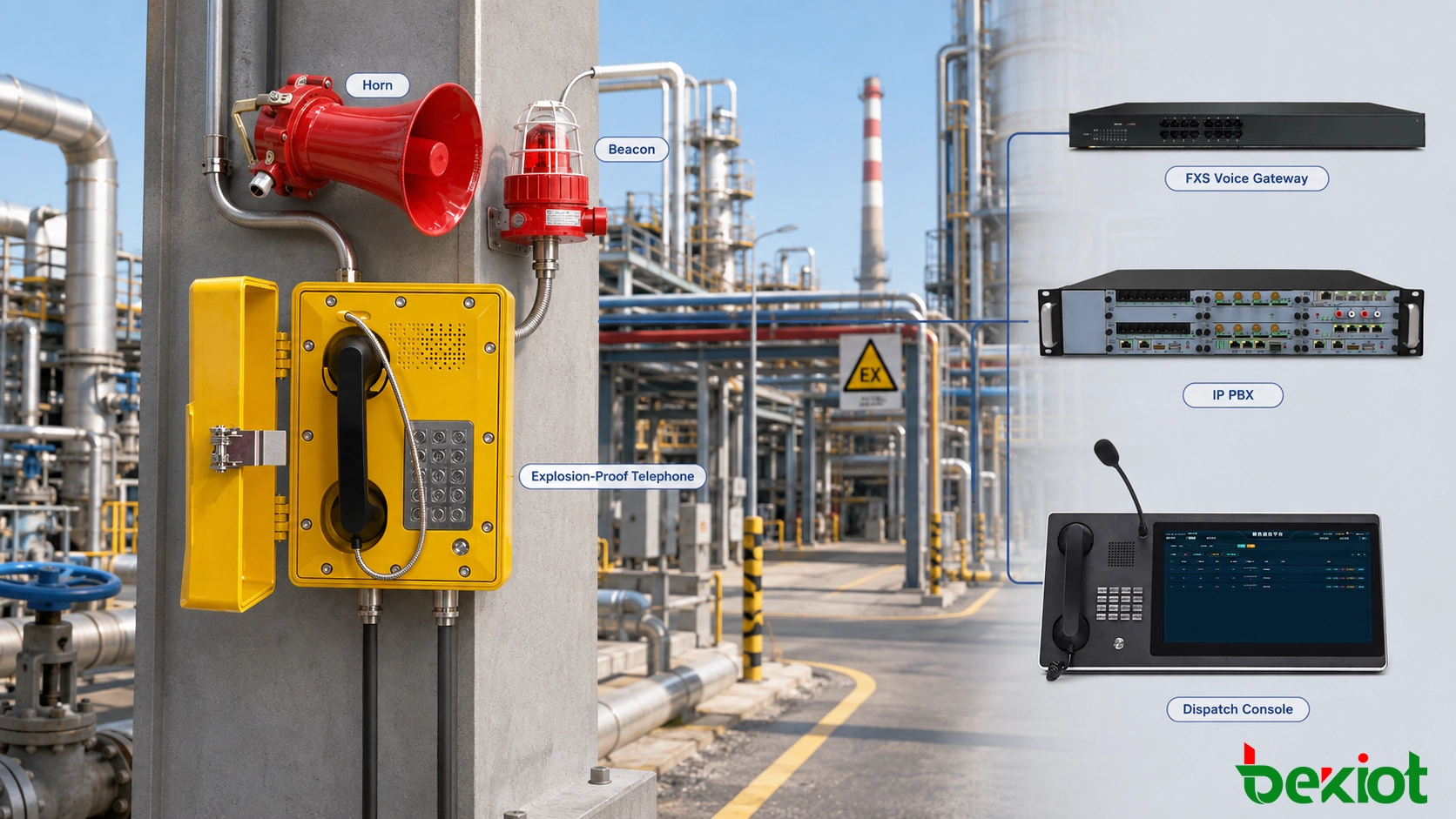

이러한 위치에서 전화기는 방폭 혼, 외부 확성기, 비콘 또는 가청/시각 경보와 함께 사용될 수 있습니다. 전화기는 통신 경로를 제공하고, 외부 장치는 해당 구역의 인력이 통화나 경보를 실제로 인지할 수 있도록 합니다.

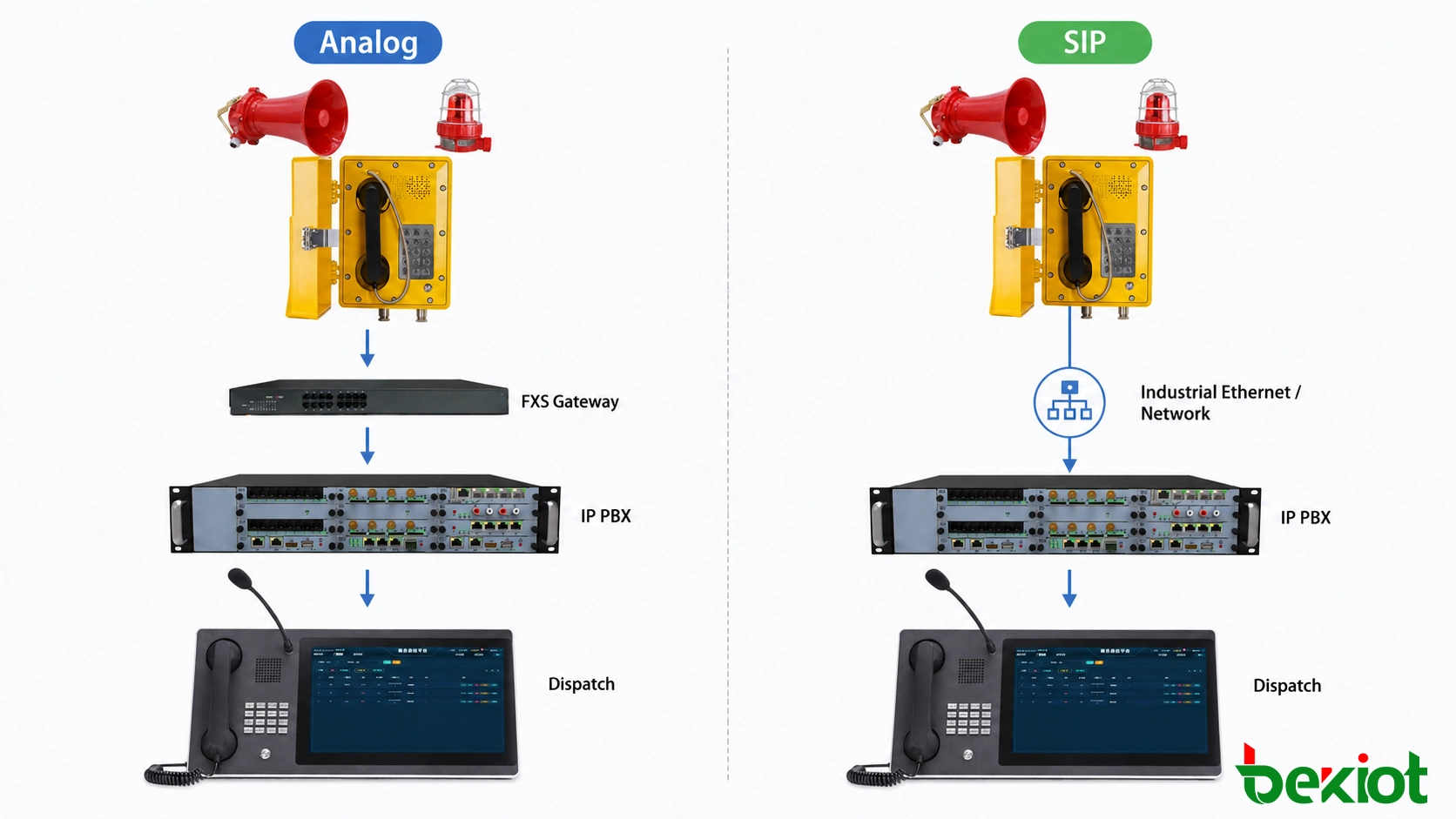

아날로그 또는 SIP 방폭 전화기: 현장에 적합한 것은?

아날로그 및 SIP 방폭 전화기 모두 산업 프로젝트에 사용됩니다. 더 나은 선택은 일반적으로 전화기 자체보다는 이미 사용 가능한 인프라에 따라 달라집니다.

아날로그 방폭 전화기

아날로그 모델은 기존 전화선 쌍을 사용하며 일반적으로 PBX, 아날로그 내선 포트 또는 FXS 음성 게이트웨이에 연결됩니다.

이 구성은 전화 구리 케이블이 이미 수백 개의 현장 위치에 연결되어 있을 수 있기 때문에 오래된 화학 공장, 정유소, 광산 및 유틸리티 시설에서 여전히 일반적입니다. 해당 케이블이 여전히 양호한 상태라면 IP 전화 시스템 도입을 위해 교체하는 것은 불필요한 공사 작업을 추가할 수 있습니다.

중앙 시스템이 이미 SIP로 전환된 경우 FXS 게이트웨이는 현장 전화기를 계속 사용하면서 통화를 IP 네트워크로 변환할 수 있습니다.

SIP 방폭 전화기

SIP 방폭 전화기는 산업용 이더넷 네트워크에 연결되고 IP PBX, SIP 서버 또는 관제 플랫폼에 등록됩니다. 이는 새로운 공장이나 현장 장비 근처에 이미 산업용 이더넷이 제공되는 현장에 대해 종종 더 깔끔한 접근 방식입니다.

IP 아키텍처는 또한 여러 구역에 걸쳐 공통 번호를 사용하고 전화 시스템을 녹음, 관제, 공중 방송 및 기타 SIP 기반 장비와 연결하기 쉽게 만듭니다.

기존 공장의 경우 작동 중인 아날로그 현장 네트워크를 유지하는 것이 종종 더 실용적인 결정입니다. 새로운 설치의 경우 SIP는 네트워크 및 전원 설계가 산업용으로 계획된 경우 시스템 확장 및 통합을 단순화할 수 있습니다.

방폭 전화기 사양을 읽는 방법

방폭 전화기 데이터 시트는 종종 방폭 표시, 가스 그룹, 온도 등급, IP 등급 및 작동 온도를 같은 페이지에 나열합니다. 이러한 값은 장비의 다른 측면을 설명하므로 상호 교환 가능한 사양으로 취급해서는 안 됩니다.

설치 구역부터 시작하십시오

동일한 정유소 내의 제어실, 야외 유틸리티 구역 및 공정 유닛은 매우 다른 통신 장비를 요구할 수 있습니다. 따라서 전화기 모델을 선택하기 전에 설치 지점과 위험 구역 분류를 식별해야 합니다.

IIB 및 IIC와 같은 가스 그룹

IIB 및 IIC와 같은 표시는 방폭 산업 장비에서 일반적으로 볼 수 있습니다. 이들의 관련성은 실제 현장의 폭발성 분위기에 따라 달라집니다. 올바른 선택은 프로젝트 설계 문서, 현지 요구 사항 및 장비의 인증 범위를 따라야 합니다.

T6는 작동 온도와 동일하지 않습니다

T1, T4 및 T6와 같은 온도 등급은 지정된 조건에서 장비에 허용되는 최대 표면 온도와 관련됩니다. 반면 -40°C ~ +60°C와 같은 값은 일반적으로 제품의 주변 작동 온도 범위를 나타냅니다.

두 사양은 다른 것을 설명하므로 장비 선택 중에 혼동해서는 안 됩니다.

IP66이 방폭을 의미하지는 않습니다

IP66은 먼지와 물 유입에 대한 보호를 설명합니다. 방폭 등급이 아닙니다.

전화기는 IP66 또는 그 이상의 인클로저 등급을 가질 수 있지만 여전히 위험 구역에 적합하지 않을 수 있습니다. 방폭 및 환경 침투 보호는 별도로 확인해야 합니다.

방폭 전화기를 IP PBX 및 관제 시스템에 연결

몇 대의 현장 전화기는 간단한 음성 네트워크로 작동할 수 있지만 더 큰 산업 현장은 일반적으로 점대점 통화 이상이 필요합니다. 번호 관리, 제어실 관제, 녹음, 호출 및 기존 통신 시스템과의 상호 연결이 곧 설계의 일부가 됩니다.

직접 SIP 연결

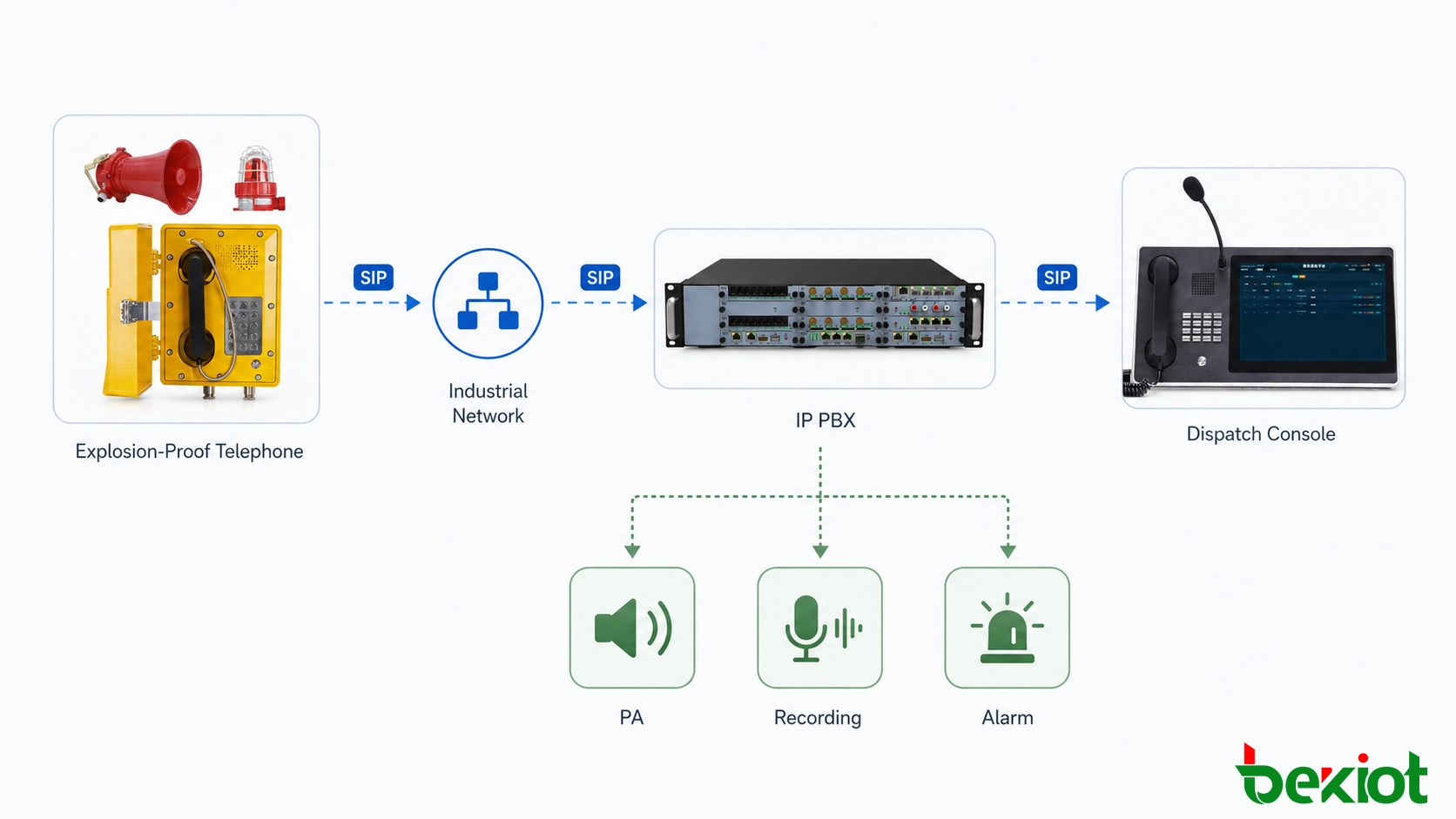

SIP 방폭 전화기는 산업용 스위치를 통해 IP PBX, SIP 서버 또는 관제 플랫폼에 등록할 수 있습니다. 그러면 중앙 시스템이 내선 번호와 통화 라우팅을 처리하고, 필요에 따라 관제, 녹음 또는 PA 애플리케이션을 연결할 수 있습니다.

일반적인 경로는 다음과 같습니다:

SIP 방폭 전화기 → 산업용 이더넷 스위치 → IP PBX / SIP 서버 → 관제 콘솔 / 녹음 / PA 시스템

이 구성은 여러 공정 구역, 건물 또는 원격 시설이 하나의 번호 및 통신 플랫폼을 사용해야 할 때 유용합니다.

FXS 게이트웨이를 통한 기존 아날로그 전화기 연결

브라운필드 공장에서는 기존 현장 구리 쌍을 계속 사용할 수 있는 경우가 많습니다. 통신실에 설치된 FXS 음성 게이트웨이는 아날로그 내선을 새로운 IP 시스템용 SIP 채널로 변환합니다.

통신 경로는 다음과 같습니다:

아날로그 방폭 전화기 → 기존 구리 쌍 → FXS 음성 게이트웨이 → IP PBX / 관제 플랫폼

이는 가동 중인 공장 전체에 케이블 경로를 개설하지 않고 중앙 통신 플랫폼을 현대화하는 일반적인 방법입니다.

단계적 업그레이드 중 기존 PBX 유지

대규모 시설은 기존 전화 교환기를 유지하고 새 시스템과 상호 연결할 수도 있습니다. 사용 가능한 인터페이스에 따라 SIP 트렁크, FXO, E1 또는 기타 지원되는 연결을 통해 수행할 수 있습니다.

많은 업그레이드 프로젝트가 이렇게 수행됩니다. 새 관제 또는 IP 플랫폼을 먼저 연결하고, 장비가 수명이 다함에 따라 현장 내선을 점진적으로 교체합니다.

전화기가 관제 시스템의 일부가 되면 일반 통화 이상의 기능을 수행할 수 있습니다. 플랫폼에 따라 현장 통화는 관제 위치로 라우팅되고, 녹음되고, 그룹 통화에 포함되거나 호출 및 긴급 알림 기능과 연결될 수 있습니다.

예를 들어, 공정 구역의 운전자가 제어실에 누출을 보고하기 위해 전화를 걸 수 있습니다. 관제사는 위치를 확인하고 관련 팀에 연락한 다음 PA 시스템을 사용하여 영향 구역에 지시를 내립니다. 특히 시끄러운 지점에서는 혼 또는 가청/시각 경보가 추가적인 현지 경고를 제공할 수 있습니다.

CCTV, 출입 통제, 화재 경보 시스템 또는 기타 플랫폼과의 통합은 더 자세한 테스트가 필요합니다. 기본 SIP 상호 운용성은 경보 팝업, GPIO 제어, 카메라 연동 또는 우선 통화 처리와 같은 기능을 자동으로 보장하지 않습니다.

선택, 설치 및 시운전 점검

제품 데이터 시트는 선택 과정의 일부일 뿐입니다. 전화기를 주문하기 전에 현장 정보를 한 페이지에 정리하고 이를 기반으로 작업하는 것이 유용합니다.

새로운 공장의 경우 전화 네트워크는 산업용 LAN, PA 시스템, 관제 플랫폼 및 백업 전원과 함께 계획하는 것이 좋습니다. 번호, VLAN, 스위치 위치, 서버 용량 및 UPS 적용 범위는 현장 설치 전에 결정될 수 있습니다.

기존 공장의 경우 이미 설치된 케이블을 확인하는 것부터 시작하십시오. 사용 가능한 구리 전화 네트워크는 종종 FXS 게이트웨이 뒤에서 계속 서비스될 수 있으며, 이는 현장 작업을 줄이고 구역별로 업그레이드를 진행할 수 있게 합니다.

시운전은 성공적인 통화를 넘어서야 합니다

조용한 작업장에서 내선을 걸 수 있는 전화기가 반드시 현장 테스트를 통과한 것은 아닙니다. 오디오 레벨, 마이크 픽업, 배경 소음, 에코, 수신 통화 표시 및 사용 편의성은 실제 설치 지점에서 확인해야 합니다.

SIP 전화기의 경우 시운전에는 IP 주소 지정, VLAN 구성, SIP 등록, 패킷 손실, 네트워크 지연 및 전원 공급도 포함되어야 합니다. 시스템이 긴급 통신에 사용되는 경우 정전 및 시스템 재시작 테스트도 수행할 가치가 있습니다.

여러 시스템이 통합된 경우 각 장치를 개별적으로 테스트하는 대신 전체 워크플로를 테스트하십시오:

현장 통화 → 관제 응답 → 위치 확인 → 팀 알림 → 구역 방송 → 녹음 및 이벤트 확인

이러한 유형의 테스트는 단순한 테스트 통화보다 번호 오류, 누락된 권한, 라우팅 문제 또는 불완전한 인터페이스를 노출할 가능성이 훨씬 더 높습니다.

결론

소규모 설치에서 방폭 전화기는 현장과 제어실 사이의 안정적인 고정 링크만 제공할 수 있습니다. 정유소, 광산, 발전 시설 또는 대규모 산업 공장에서는 더 어려운 부분이 나중에 오는 경우가 많습니다: 전체 통신 네트워크를 재구축하지 않고 해당 현장 전화기를 PA, 녹음, 무선, 관제 콘솔 및 기존 PBX와 연결하는 것입니다.

Becke Telecom은 신규 설치 및 시스템 업그레이드를 위한 방폭 전화기, 방수형 산업용 전화기, 음성 게이트웨이 및 관련 산업용 통신 장비를 제공합니다. 기존 아날로그 현장 배선은 적절한 경우 유지될 수 있으며, 산업용 이더넷이 있는 현장은 SIP 전화기를 직접 배치할 수 있습니다. 최종 아키텍처는 사용 가능한 케이블링, 중앙 통신 플랫폼 및 현장에서 요구되는 기능을 따라야 합니다.

FAQ

방폭 전화기 구매 시 어떤 문서를 확인해야 합니까?

모델 번호 및 기술 데이터 시트 외에도 관련 방폭 인증서, 제품 표시, 승인된 적용 범위, 주변 온도 등급 및 설치 문서를 확인하십시오. 공식적인 엔지니어링 또는 승인 요구 사항이 있는 프로젝트의 경우 인증서 및 제품 표시는 설계 문서에 명시된 조건과 일치해야 합니다.

케이블 인입구와 배선 세부 사항이 중요한 이유는 무엇입니까?

놀랍게도 많은 현장 통신 문제는 전화기 전자 장치보다는 케이블 글랜드, 단자, 느슨한 연결 또는 불량한 밀봉에서 비롯됩니다.

방폭 장비의 경우 케이블 인입구도 설치 방법의 일부입니다. 케이블 글랜드, 밀봉 부품 및 배선은 제품 요구 사항을 따라야 합니다. 케이블 구멍을 수정하거나 밀봉 부품을 제거하면 환경 보호 및 의도된 방폭 구성 모두에 영향을 미칠 수 있습니다.

방폭 전화기 시스템에 UPS 백업이 필요합니까?

전화기가 운용 또는 긴급 보고에 사용되는 경우 백업 전원은 현장 장치뿐만 아니라 전체 통신 경로를 포함해야 합니다.

전원이 공급된 SIP 전화기는 산업용 스위치, IP PBX, 게이트웨이 또는 관제 서버가 정전되면 여전히 사용할 수 없습니다. 따라서 UPS 계획에는 중요 네트워크 및 중앙 통신 장비도 포함되어야 합니다.

장거리 전화 연결 시 무엇을 고려해야 합니까?

아날로그 전화기의 경우 긴 케이블 구간은 선로 저항, 감쇠 및 커넥터 문제를 일으킬 수 있습니다. PBX 또는 FXS 게이트웨이 포트의 성능도 고려해야 합니다.

SIP 전화기의 경우 우려 사항은 이더넷 거리, 스위치 배치, 광섬유 링크, 네트워크 지연 및 원격 전원으로 이동합니다. 긴 파이프 랙 또는 대규모 산업 현장은 일반 사무실 바닥과 동일한 방식으로 배선해서는 안 됩니다.

전화기 오디오가 너무 낮으면 먼저 무엇을 확인해야 합니까?

전화기 자체가 결함이 있다고 가정하지 마십시오. 설치 지점의 실제 소음 수준, 수화기 및 마이크 상태, 회선 품질 및 오디오 설정부터 시작하십시오.

아날로그 시스템의 경우 케이블 손실 및 접점을 확인할 가치가 있습니다. SIP 시스템에서는 코덱 구성, 패킷 손실, 지터 및 오디오 게인도 결과에 영향을 미칠 수 있습니다. 전화기가 올바르게 작동하지만 위치가 너무 시끄러운 경우 외부 혼 또는 추가 가청/시각 표시가 더 나은 해결책일 수 있습니다.

방폭 전화기는 정기적인 유지 관리가 필요합니까?

예. 야외 또는 공정 구역에 남아 있는 장비는 인클로저 손상, 수화기 케이블 상태, 키패드 작동, 장착 하드웨어, 케이블 인입구 및 통신 품질에 대해 정기적으로 점검해야 합니다.

혼, 비콘 또는 기타 외부 장치가 연결된 경우 동일한 점검에 포함시키십시오. 긴급 통신 지점도 정기적으로 다이얼링, 응답, 양방향 오디오, 수신 통화 표시 및 시스템 등록을 테스트해야 합니다.
