산업 플랜트, 교통 관제 센터 또는 비상 운영실은 하나의 통신 네트워크에만 의존하는 경우가 거의 없습니다. 고정형 업무 단말은 SIP 전화를 사용할 수 있고, 위험 구역에는 방폭 전화기가 필요할 수 있으며, 현장 작업자는 무전기를 사용합니다. 또한 생산 구역에는 페이징 스피커, 인터콤 단말기, CCTV 카메라 및 알람 장치가 함께 설치될 수 있습니다.

하나의 사건에 여러 시스템을 동시에 사용해야 할 때 문제가 발생합니다. 가스 경보, 설비 고장 또는 보안 사고에 대응하는 디스패처는 위치를 확인하고, 인근 작업자와 연락하고, 무선 그룹을 호출하며, 카메라 영상을 확인하고, 해당 구역에 안내 방송을 송출해야 할 수 있습니다. 각 자원이 서로 분리되어 있으면 운영자는 여러 콘솔, 연락처 목록 및 소프트웨어 플랫폼을 오가야 합니다.

통합 디스패치 시스템은 SIP, IP 네트워크, RoIP 게이트웨이, 미디어 인터페이스 및 애플리케이션 연동을 통해 이러한 자원을 하나의 공통 운영 환경으로 통합합니다. 기존 장비를 반드시 교체할 필요는 없습니다. 우선 각 통신 자원을 어떻게 연결하고 제어하며 관제실의 운영 프로세스와 연계할 수 있는지를 확인해야 합니다.

통신 시스템이 서로 분리되어 있는 이유

동일한 이더넷 네트워크를 사용한다고 해서 서로 다른 통신 시스템이 자동으로 연동되는 것은 아닙니다. SIP 전화, 무선 시스템, 공공 방송 장비, 카메라 및 알람 장치는 각각 다른 신호 방식, 주소 체계 및 제어 방식을 사용합니다.

SIP 전화는 일반적으로 IP PBX 또는 통신 서버에 등록됩니다. SIP는 통화 설정과 라우팅을 처리하고, 음성은 IP 미디어로 전송됩니다. 무선 채널은 다른 요구사항을 갖습니다. 송신 및 수신 오디오, PTT 제어, 수신 상태 감지 등의 정보가 디스패치 플랫폼과 함께 교환되어야 할 수 있습니다. 페이징 시스템은 구역, 우선순위 및 오디오 분배를 중심으로 동작하는 반면, CCTV와 알람 시스템은 카메라 ID, 이벤트 ID, 위치 및 애플리케이션 데이터를 사용합니다.

따라서 통합은 여러 계층에서 이루어질 수 있습니다:

이러한 차이 때문에 일부 장치는 SIP를 통해 직접 등록할 수 있지만, 일부 장치는 게이트웨이가 필요하며, 또 다른 시스템은 API 또는 전용 플랫폼 인터페이스를 통해 연동해야 합니다.

일반적인 전화 시스템은 주로 내선, 트렁크 및 통화를 관리합니다. 통합 디스패치는 이 범위를 무선 채널, 페이징 구역, 카메라, 알람 포인트, GIS 위치 및 타사 운영 자원까지 확장합니다.

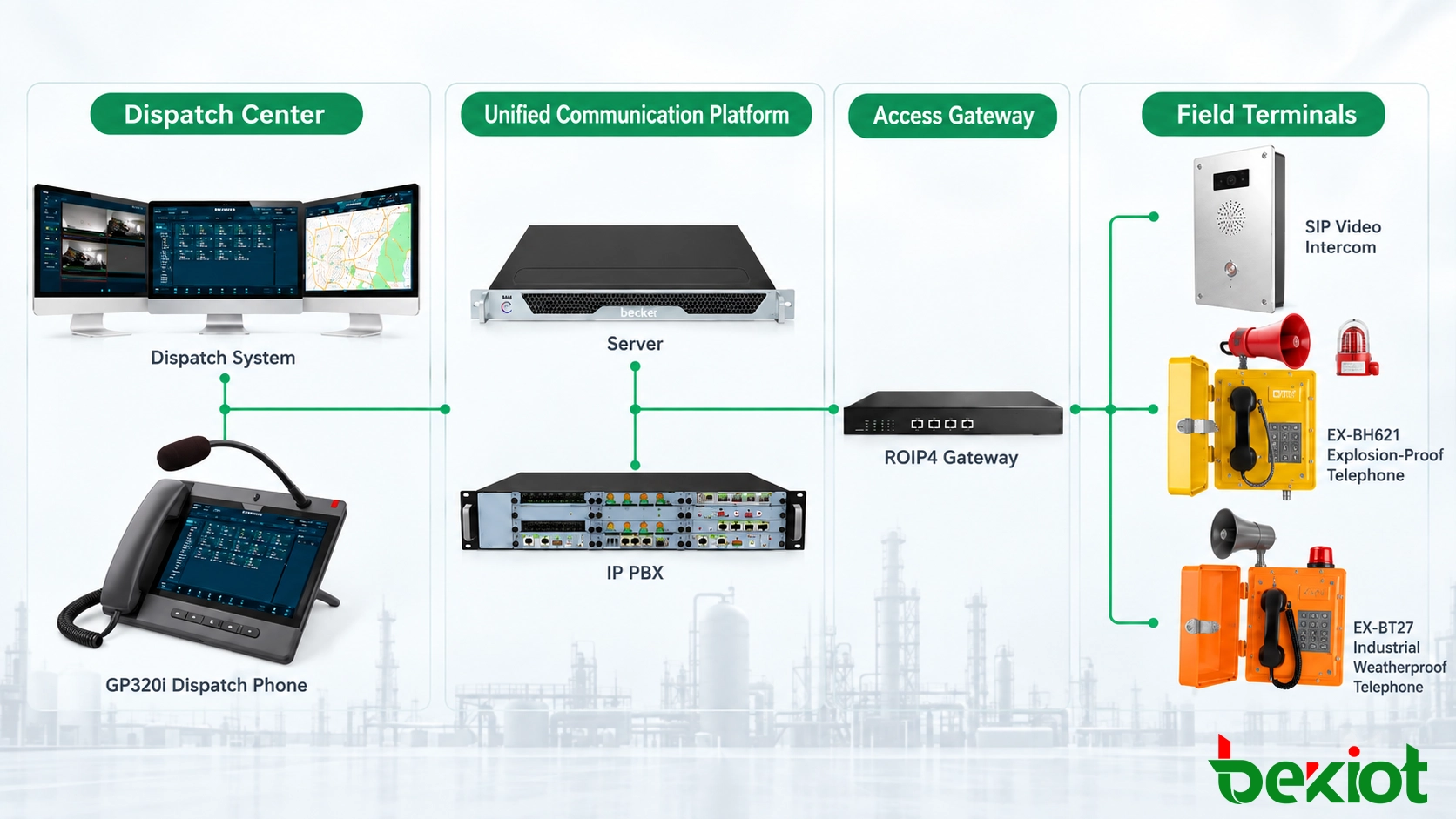

통합 디스패치 아키텍처

실제 시스템은 일반적으로 디스패치 계층, 통신 코어, 액세스 계층 및 현장 자원의 네 부분으로 구성됩니다. 서버와 게이트웨이 수는 프로젝트 규모에 따라 달라지지만, 기본적인 통신 구조는 유사합니다.

디스패치 계층

디스패치 계층은 운영자가 실제로 업무를 수행하는 영역입니다. 디스패치 소프트웨어, 데스크톱 콘솔, 페이징 콘솔, GIS, 영상 창, 통신 그룹 및 이벤트 정보를 하나의 환경에 통합할 수 있습니다.

자원은 단순한 장치 번호가 아니라 실제 운영 의미를 기준으로 표시되어야 합니다. 운영자는 해당 자원이 어느 플랫폼에 속해 있는지 먼저 확인하지 않고도 유지보수팀, 무선 채널 2, 탱크 구역 페이징 또는 동문 인터콤과 같은 자원을 선택할 수 있어야 합니다.

통신 코어

코어 플랫폼은 SIP 등록, 번호 체계, 통화 라우팅, 회의 통화, 권한 및 미디어 서비스를 처리합니다. 용량과 신뢰성 요구사항에 따라 IP PBX, 통합 통신 서버, 디스패치 서버 및 녹취 서비스를 포함할 수 있습니다.

SIP 전화, 디스패치 전화 및 호환 가능한 인터콤 단말기는 직접 등록할 수 있습니다. 다른 시스템은 게이트웨이 또는 애플리케이션 수준 인터페이스를 통해 코어 플랫폼에 연결됩니다.

액세스 계층

액세스 계층은 IP 디스패치 환경에 직접 연결할 수 없는 통신 자원을 변환하고 연동합니다. RoIP 게이트웨이는 무선 채널을 연결하고, 음성 게이트웨이는 아날로그 전화 또는 기존 PBX 자원을 유지할 수 있도록 하며, 페이징 인터페이스는 기존 공공 방송 인프라를 연결할 수 있습니다.

기존 시스템을 개조하는 프로젝트에서는 이 계층이 디스패치 인터페이스 자체보다 더 중요할 수 있습니다. 장비 교체를 고려하기 전에 기존 장비에서 사용할 수 있는 인터페이스가 있는지 먼저 확인해야 합니다.

현장 자원

현장 자원에는 IP 전화, 산업용 전화, 방폭 전화, SIP 인터콤, 페이징 스피커, 음향 컬럼, 휴대용 무전기, 차량용 무전기, 카메라 및 알람 장치 등이 포함될 수 있습니다.

통합 디스패치 시스템을 구축한다고 해서 실제 운영 환경에 적합한 단말기를 선택해야 할 필요성이 없어지는 것은 아닙니다. 위험 구역에는 여전히 적합한 방폭 장비가 필요하며, 외부에 노출된 장소에는 내후성 산업용 단말기가 필요할 수 있습니다.

전화 및 SIP 통합

SIP 기반 단말기는 일반적으로 가장 쉽게 통합할 수 있는 자원입니다. IP 전화, 디스패치 전화 및 SIP 인터콤은 개별 계정 또는 내선 번호를 사용하여 통신 플랫폼에 등록할 수 있습니다. 이후 플랫폼이 라우팅, 권한 및 통신 그룹을 관리합니다.

동일한 환경에서 직접 통화, 그룹 통신, 호 전환 및 회의 기능을 지원할 수 있으므로 각 단말기 유형마다 별도의 제어 인터페이스를 사용할 필요가 없습니다.

기존 전화 시스템

아날로그 전화 또는 기존 PBX를 사용하는 시설이라고 해서 전체 시스템을 반드시 교체해야 하는 것은 아닙니다. 아날로그 사용자는 FXS 게이트웨이를 통해 연결할 수 있고, 기존 PBX는 호환 가능한 인터페이스가 있는 경우 SIP 트렁크 또는 음성 게이트웨이를 통해 연결할 수 있습니다.

기존 시스템과 신규 시스템이 함께 운영될 경우 번호 계획이 중요해집니다. 양쪽 사용자가 번호 충돌 없이 필요한 대상에 연결할 수 있도록 전환 전에 내선 범위, 라우팅 우선순위 및 동시 통화 채널을 정의해야 합니다.

따라서 통합 디스패치 프로젝트는 단계적으로 구축할 수 있습니다. 추가 기능이 필요한 구역에는 새로운 SIP 단말기를 배치하고, 정상적으로 사용할 수 있는 기존 전화는 적절한 게이트웨이를 통해 계속 사용할 수 있습니다.

RoIP를 통한 무선 통합

무선 통합은 일반적인 SIP 전화와 다릅니다. 디스패치 플랫폼이 음성뿐만 아니라 무선 송신을 활성화하고, 무선 채널이 수신 중인지 확인하는 기능까지 제어해야 하기 때문입니다.

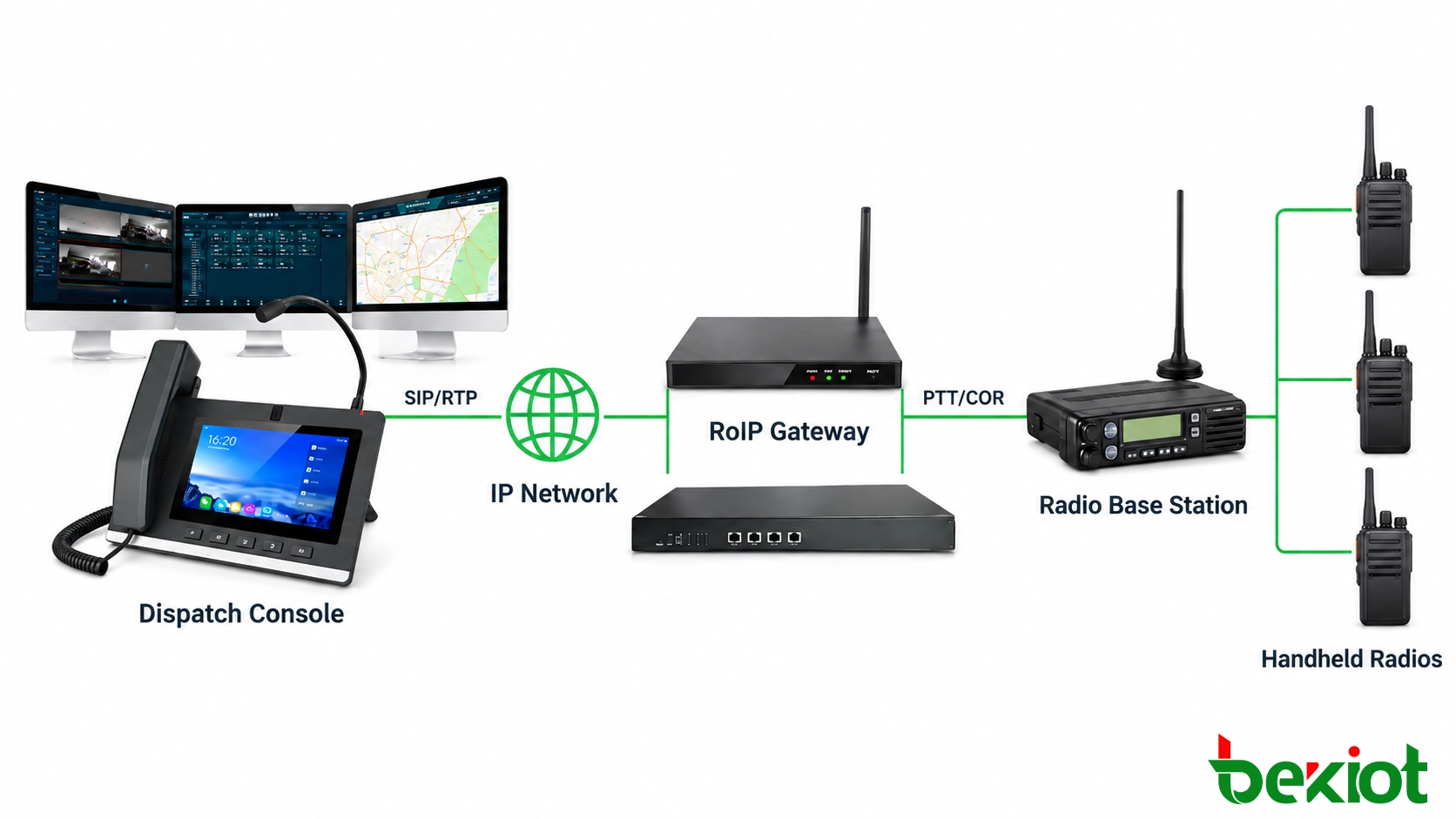

RoIP 게이트웨이는 무선 장비와 IP 네트워크 사이에 위치합니다. 무선 측에서는 일반적으로 송신 오디오, 수신 오디오 및 PTT와 COR 같은 제어 신호를 전달합니다. 네트워크 측에서는 필요한 오디오와 제어 정보를 디스패치 시스템으로 전송합니다.

간단한 통신 경로는 다음과 같습니다:

디스패치 콘솔 → IP 네트워크 → RoIP 게이트웨이 → 무선 기지국 → 휴대용 무전기

연결이 완료되면 무선 채널을 디스패치 자원으로 표시할 수 있습니다. 운영자는 별도의 무선 콘솔을 조작하지 않고도 디스패치 인터페이스에서 생산, 유지보수, 보안 또는 비상 채널을 선택할 수 있습니다.

다채널 RoIP 게이트웨이는 여러 무선 자원을 연결하면서도 플랫폼 내에서 각 채널을 개별적으로 식별할 수 있도록 합니다. 각 사이트에 필요한 무선 인터페이스 수에 따라 단일 채널 또는 다채널 게이트웨이를 선택할 수 있습니다.

무선 인터페이스 요구사항

구축 전에 무선 연결을 확인해야 합니다. 주요 매개변수에는 오디오 인터페이스, 송신 및 수신 레벨, PTT 제어 방식, COR 또는 수신 감지 방식, 채널 동작 등이 포함됩니다.

오디오가 전송된다고 해서 완전한 디스패치 연결이 구성된 것은 아닙니다. 수신 음성은 정상적으로 전달되더라도 PTT 제어가 올바르게 설정되지 않으면 송신이 되지 않을 수 있습니다.

네트워크 성능도 중요합니다. 과도한 지연, 지터 또는 패킷 손실은 특히 원격 IP 링크를 통해 무선 자원을 연결하는 경우 PTT 통신의 사용성에 영향을 줄 수 있습니다.

관련 솔루션: 무선 디스패치 시스템

PA, 영상 및 알람 통합

공공 방송, 영상 및 알람 시스템을 단순히 별도의 애플리케이션 형태로 디스패치 화면에 추가해서는 안 됩니다. 각 자원이 실제 물리적 구역, 장치 또는 운영 이벤트와 연계될 때 활용 가치가 더 높아집니다.

공공 방송

SIP 페이징 장치는 IP 통신 환경을 통해 연결할 수 있으며, 기존 앰프와 스피커 네트워크는 오디오 또는 페이징 게이트웨이가 필요할 수 있습니다.

스피커는 일반적으로 생산 구역, 창고, 적재 구역 또는 야외 작업장과 같은 운영 구역으로 구성됩니다. 디스패처는 각 스피커를 개별적으로 선택하는 대신 특정 방송 구역을 선택합니다.

페이징 우선순위도 정의해야 합니다. 일반 안내 방송, 운영 메시지 및 비상 지시는 서로 다른 우선순위가 필요할 수 있으며, 이를 통해 중요한 통신이 낮은 우선순위의 오디오에 의해 차단되지 않도록 해야 합니다.

영상 통합

CCTV 통합은 전화와 같은 등록 방식이 아니라 자원 연계를 통해 구현됩니다. 카메라는 출입구, 생산 설비, 알람 구역 또는 현장 단말기와 연결할 수 있습니다.

인터콤 호출 또는 알람이 발생하면 플랫폼은 관련 카메라를 자동으로 표시하거나 해당 영상 스트림에 바로 접근할 수 있도록 할 수 있습니다. 운영자는 영향을 받은 구역을 확인하기 위해 대규모 카메라 목록을 일일이 검색할 필요가 없습니다.

알람 통합

가스 감지기, 비상 버튼, 화재 경보 시스템 및 타사 모니터링 플랫폼은 API, 디지털 I/O 또는 기타 지원 인터페이스를 통해 이벤트 정보를 제공할 수 있습니다.

플랫폼은 이벤트 유형, 발생 원인 및 위치를 식별해야 합니다. 이후 이러한 정보를 이용하여 동일한 구역과 연계된 통신 자원을 찾습니다.

예를 들어 탱크 구역 A는 다음 자원과 연계될 수 있습니다:

• 방폭 전화;
• 유지보수 무선 채널;
• 현지 방송 구역;
• 인근 CCTV 카메라;
• 가스 감지 지점;
• 담당 운영팀.

따라서 플랫폼은 단순히 여러 시스템을 한 화면에 표시하는 것이 아닙니다. 사고와 해당 사고에 대응하는 데 필요한 통신 자원 사이의 연계를 구축합니다.

이벤트 기반 디스패치

이벤트 기반 디스패치는 자원 통합을 실제 운영 프로세스로 전환합니다. 운영자는 장치 목록에서 시작하는 대신 사건 자체에서 업무를 시작합니다.

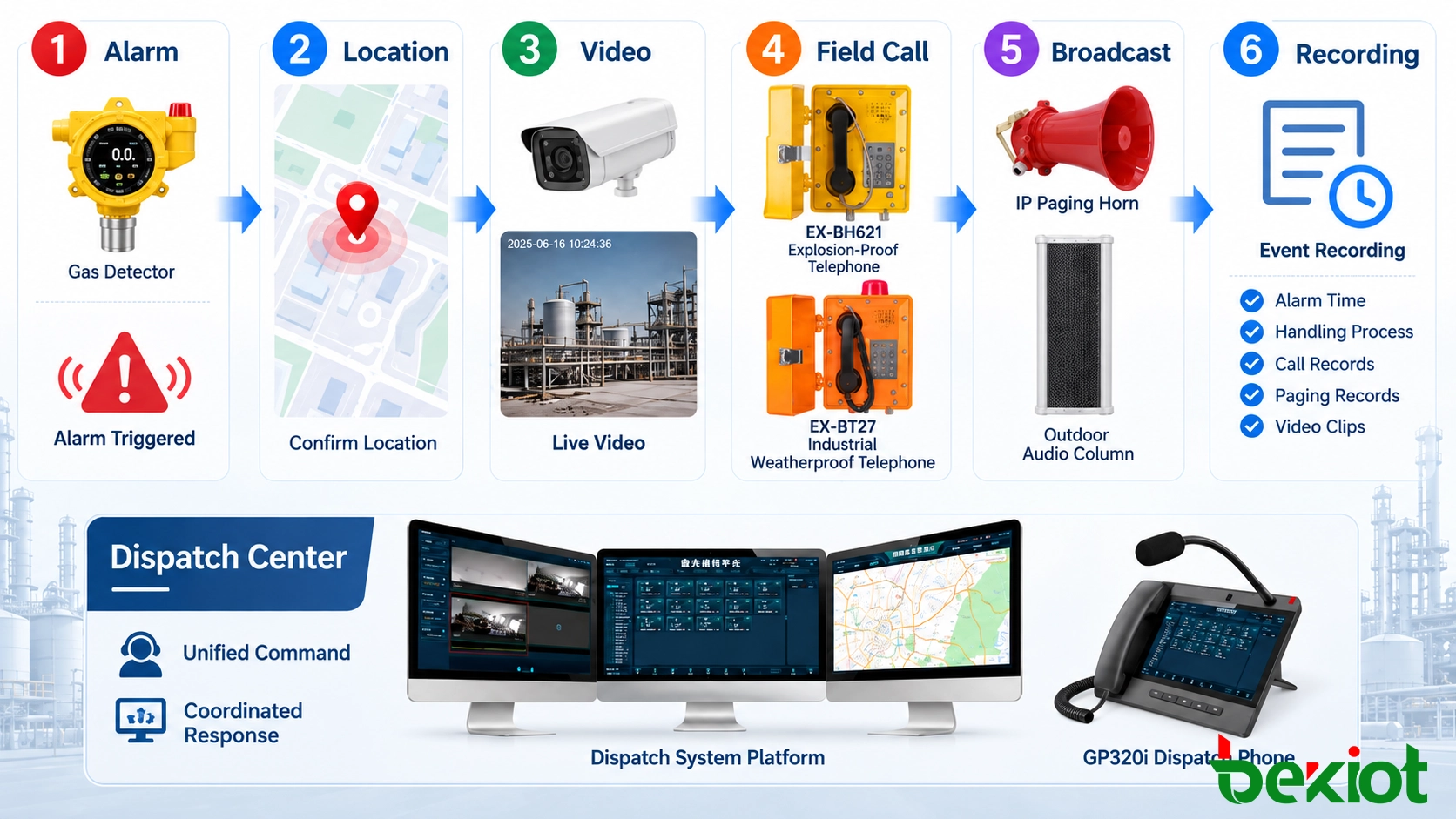

공정 구역에서 가스 경보가 발생한 상황을 예로 들 수 있습니다. 알람 시스템이 위치 또는 장비 식별자가 포함된 이벤트를 전송합니다. 디스패치 플랫폼은 해당 식별자를 사용하여 관련 GIS 위치, 카메라, 전화 단말기, 무선 채널, 방송 구역 및 담당 인원을 불러옵니다.

일반적인 절차는 다음과 같습니다:

알람 → 위치 → 영상 확인 → 현장 통화 → 구역 방송 → 협업 → 기록

운영자는 먼저 영상을 통해 해당 구역을 확인한 다음, 산업용 전화 또는 무선 채널을 통해 인근 작업자에게 연락할 수 있습니다. 사고가 확대되면 추가 팀을 임시 통신 그룹 또는 회의 통화에 참여시킬 수 있습니다. 이후 필요한 방송 구역에만 지시 사항을 송출할 수 있습니다.

통화, 디스패치 작업 및 통신 기록은 해당 이벤트와 연결하여 이후 검토할 수 있습니다.

자동화는 운영 위험 수준에 따라 적용해야 합니다. 플랫폼은 이벤트의 위치를 자동으로 확인하고, 관련 자원을 표시하며, 통신 작업을 준비할 수 있습니다. 중요한 지시, 대피 방송 또는 생산 관련 결정은 운영자의 최종 확인을 거치도록 유지할 수 있습니다.

이러한 균형은 특히 산업 및 비상 환경에서 중요합니다. 정보에 빠르게 접근하는 것은 유용하지만, 운영 권한과 책임 체계는 명확하게 유지되어야 하기 때문입니다.

통합 및 구축 계획

시스템 설계는 특정 서버나 콘솔 모델을 먼저 정하는 것이 아니라 기존 통신 환경을 분석하는 것에서 시작해야 합니다. 먼저 현재 설치된 시스템, 사용할 수 있는 인터페이스 및 실제로 서로 통신해야 하는 자원을 확인해야 합니다.

자원 매핑

인터페이스를 확인한 후에는 실제 사용 방식에 따라 자원을 구성해야 합니다. 대규모 현장에는 수백 개의 내선, 여러 무선 채널, 다수의 방송 구역 및 많은 카메라가 있을 수 있습니다. 이 모든 자원을 단순한 장치 목록으로 표시하면 디스패치 운영 속도가 느려질 수 있습니다.

대신 부서, 사이트, 운영 구역, 직무, 무선 그룹, 방송 구역 또는 사건 유형에 따라 자원을 그룹화할 수 있습니다. 예를 들어 유지보수 전화는 일반 업무에서는 유지보수 부서에 속하면서도, 대규모 사고 발생 시에는 비상 대응 그룹에도 표시될 수 있습니다.

신뢰성

더 많은 통신 기능이 IP 환경에 의존하게 되면 네트워크와 서버의 가용성도 통신 시스템 설계의 중요한 요소가 됩니다. 중요 프로젝트에서는 이중화 서버, 백업 디스패치 좌석, UPS 전원, 이중화 스위칭 및 대체 통신 경로가 필요할 수 있습니다.

다중 사이트 시스템에서는 WAN 지연, 패킷 손실 및 원격 링크가 사용할 수 없게 되었을 때의 운영 방식도 검토해야 합니다. WAN 장애 발생 시에도 사이트 단위 운영을 계속해야 하는 경우에는 현지 통신 기능이 유지되어야 합니다.

동일한 네트워크에서 영상, 사무 데이터 또는 기타 대용량 애플리케이션도 함께 전송되는 경우 VLAN 및 QoS 정책을 사용하여 중요한 음성 및 디스패치 트래픽을 분리하거나 우선 처리할 수 있습니다.

기존 사이트의 경우 실용적인 구축 순서는 다음과 같습니다:

기존 자원 → 인터페이스 검토 → 네트워크 통합 → 자원 매핑 → 디스패치 워크플로

이러한 순서는 장비가 오래된 시스템에 속한다는 이유만으로 불필요하게 교체되는 것을 방지합니다. 적절한 인터페이스가 있는 장치는 계속 사용할 수 있으며, 게이트웨이와 애플리케이션 통합을 통해 단계적으로 공통 IP 기반 디스패치 환경을 구축할 수 있습니다.

따라서 통합 디스패치 시스템의 가치는 한 화면에 표시되는 통신 기능의 수로 결정되지 않습니다. 이전에는 서로 독립적으로 운영되던 자원을 연결하고, 위치, 역할 및 이벤트에 따라 필요한 자원을 사용할 수 있도록 만드는 것이 핵심입니다.

시스템 계획 단계에서 Becke Telcom은 기존 전화 시스템, 무선 채널, 방송 구역, 알람 인터페이스, 네트워크 상태 및 디스패치 좌석을 평가한 후 필요한 IP PBX, RoIP 게이트웨이, 디스패치 콘솔 및 현장 단말기 구성을 결정할 수 있습니다. 복잡한 프로젝트에서는 다음과 같은 실질적인 질문부터 시작해야 합니다: 어떤 시스템을 유지해야 하는가, 어떤 자원들이 서로 통신해야 하는가, 그리고 이벤트가 발생했을 때 어떤 통신 절차가 시작되어야 하는가?
